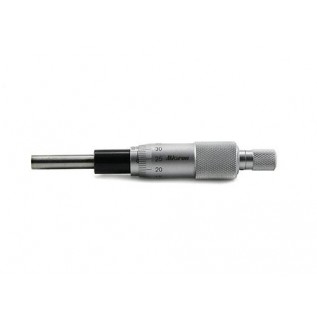

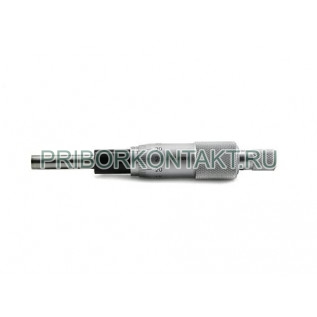

Головка микрометрическая МГ-50

Также это изделие может называться: МГ 50, МГ50, mg-50, mg 50, mg50.

МГ-50 головка микрометрическая предназначена для использования в качестве отсчётного устройства при изготовлении измерительных стендов и приспособлений.

Головки микрометрические МГ-50 встраиваются в ручные и стационарные измерительные приборы и измерительные средства. Гладкий выдвижной шток - с плоской пяткой, оснащен твердым сплавом.

Конструкция:

1 - микрометрический винт;

2 - стебель;

3 - барабан;

4 - трещотка (фрикцион).

Технические характеристики МГ-50:

Класс точности - 2.

Диапазон измерений - от 0 до 50 мм.

Шаг микрометрического вина - 0,5 мм.

Измерительное перемещение микровинта - 50 мм.

Допуск плоскости измерительных поверхностей - 0,9 мкм.

Цена делений МГ-50 - 0,01 мм.

Предел допускаемой погрешности - ±4 мкм.

Габаритные размеры - 21х115мм;

Условия эксплуатации МГ-50:

Температура окружающего воздуха - от 10° С до 30° С.

Относительная влажность при 25° С - до 80%.

Изготовитель гарантирует соответствие качества изделия головка микрометрическая МГ-50 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
