Индикатор часового типа 1МИГП

1МИГП

Индикатор многооборотный часового типа 1МИГП

Также этот прибор может называться: 1 МИГП, 1-МИГП, 1migp, 1 migp, 1-migp.

1МИГП индикатор многооборотный часового типа применяется для измерения диаметральных и линейных размеров, а также отклонений формы и расположения поверхностей (или осей). Как правило, их используют для измерения методом сравнения с мерой. Если размеры изделий меньше диапазона показаний прибора, то применяют метод непосредственной оценки.

Технические характеристики 1МИГП:

Диапазон измерения - от 0 до 1 мм.

Цена деления - 1 мкм.

Класс точности - 0; 1.

Допускаемая погрешность на участках шкалы от нулевого штриха в пределах - 1,5; 2,5.

Средняя наработка на отказ - не менее 1300 000 измерений.

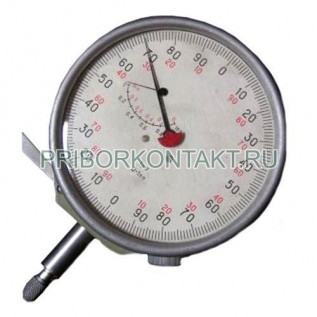

На циферблате 1МИГП нанесено 100 делений круговой шкалы и расположен указатель числа оборотов стрелки, полное число оборотов которой равно 5.

В отличие от рычажно-зубчатой головки ИГ вместо стрелки на одной оси с трибом жестко связанно зубчатое колесо с большим количеством зубьев. От этого колеса вращение передается трибу со стрелкой. Из-за разницы количества зубьев на колесе и трибах осуществляется многооборотность последнего триба.

Предприятие-изготовитель предоставляет гарантию соответствия приборов индикаторы 1МИГП всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
