Индикатор часового типа ИЧ-02

ИЧ-02

Индикатор часового типа ИЧ-02

Также этот прибор может называться: ИЧ02, ИЧ 02, И4-02, И402, И4 02, ИЧО2, ИЧ О2.

ИЧ-02 индикатор часового типа предназначен для измерений ли­нейных размеров абсолютным и относительным мето­дами, определения величины отклонений от заданной гео­метрической формы и взаимного расположения поверх­ностей.

Принцип действия индикаторов ИЧ-2 - механический.

Сфера применения: машиностроение, приборостроение и других отрасли промышленности.

Технические характеристики ИЧ-02:

Цена деления - 0,01 мм.

Диапазон измерения - от 0 до 2 мм.

Наибольшее измерительное усилие при прямом ходе - 1,5 Н.

Колебание измерительного усилия при прямом или обратном ходе - не более 0,4 Н.

Средний срок службы - не менее 6 лет.

Габаритные размеры ИЧ-2 - 42×22×76 мм.

Масса - не более 0,085 кг.

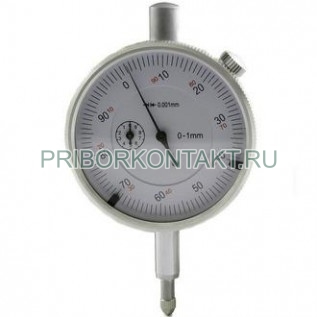

Индикаторы ИЧ-02 выполнены в виде цилиндрического корпуса со встроенным часовым механизмом, круговой шкалой внутри ободка и двумя втулками, расположенными в диаметральной плоскости корпуса, служащими направляющими для измерительного стержня, который передает значение параметра стрелке.

По положению стрелки относительно шкалы производится отсчет величины измеряемого параметра. Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством ободка. Нижняя втулка (гильза) служит присоединительным элементом для установки индикатора ИЧ-02 в стойки, штативы и другие устройства.

Условия эксплуатации ИЧ-02:

Температура окружающего воздуха - от +5° С до +35° С.

Относительная влажность при +25° С - до 80%.
