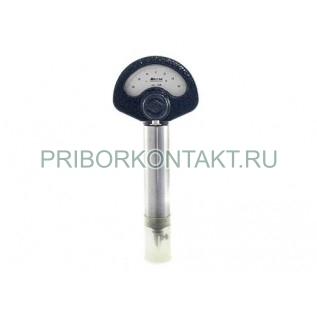

Измерительная головка пружинная 1ИГП

Также это изделие может называться: 1 ИГП, 1-ИГП, 1igp, 1 igp, 1-igp.

1ИГП головка измерительная пружинная предназначена для точных относительных измерений линейных размеров, а также отклонений от заданной геометрической формы.

Головки 1ИГП используются в универсальных стойках типов CI и СII или в измерительных приспособлениях с присоединительным диаметром 28 мм.

Технические характеристики изделия микрокатор 1ИГП:

Цена деления шкалы - 1 мкм.

Диапазон измерений - не менее ±30 мкм.

Предел допускаемой погрешности от нулевого штриха - ±0,3 мкм.

Размах показаний 1ИГП, в делениях шкалы - не более 1/4.

Измерительное усилие - не более 2 Н.

Колебания измерительного усилия - не более 0,3 Н.

Габаритные размеры - 225×95×68 мм.

Масса - не более 420 г.

Измерительные головки оснащены механизмом для точной установки на размер в пределах шести делений шкалы. Измерительные наконечники головок оснащены корундом. Микрокаторы 1ИГП укомплектованы измерительным наконечником со сферической измерительной поверхностью и арретиром.

Специальная ленточная пружина, завитая от середины в разные стороны, закреплена на угольнике и консольной пружине. К середине пружины приклеена стрелка, которая поворачивается при растяжении пружины.

Измерительный стержень подвешен на мембранах и связан с угольником. Перемещение измерительного стержня микрокатора 1ИГП вызывает поворот угольника вокруг точки а, что в свою очередь изменяет растяжение пружины. Угол поворота стрелки пропорционален величине растяжения пружины.
