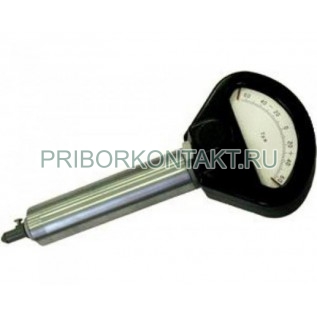

Измерительная головка пружинная 01ИГП

Также это изделие может называться: 01 ИГП, 01-ИГП, о1ИГП, 01igp, 01 igp, 01-igp.

01ИГП головка измерительная пружинная предназначена для точных относительных измерений линейных размеров, а также отклонений от заданной геометрической формы.

Головки 01ИГП используются в универсальных стойках типов CI и СII или в измерительных приспособлениях с присоединительным диаметром 28 мм.

Технические характеристики 01ИГП:

Цена деления шкалы - 0,1 мкм.

Диапазон измерений - ±4 мкм.

Предел допускаемой погрешности от нулевого штриха - ±0,08 мкм.

Размах показаний 01ИГП, в делениях шкалы - не более 1/3.

Измерительное усилие - не более 1,5 Н.

Колебания измерительного усилия - не более 0,2 Н.

Габаритные размеры - 225×95×68 мм.

Масса - не более 420 г.

Измерительные головки оснащены механизмом для точной установки на размер в пределах шести делений шкалы. Измерительные наконечники головок оснащены корундом. Микрокаторы 01ИГП укомплектованы измерительным наконечником со сферической измерительной поверхностью и арретиром.

Специальная ленточная пружина, завитая от середины в разные стороны, закреплена на угольнике и консольной пружине. К середине пружины приклеена стрелка, которая поворачивается при растяжении пружины.

Измерительный стержень подвешен на мембранах и связан с угольником. Перемещение измерительного стержня микрокатора 01ИГП вызывает поворот угольника вокруг точки а, что в свою очередь изменяет растяжение пружины. Угол поворота стрелки пропорционален величине растяжения пружины.
