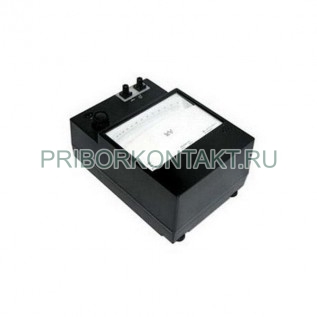

Фото Вольтметр лабораторный С505
Артикул: С505

Описание товара:


Модель: s505
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
С505
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Вольтметр С505 (С 505, С-505, c505, c 505, c-505)

Вольтметр С505 - показывающий аналоговый прибор прямого преобразования для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока. Прибор также применяют как эталонный по классу для поверки менее точных вольтметров и измерительных установок.

Назначение и применение

  • непосредственное измерение U~ в широкой полосе частот и U= на постоянном токе
  • контроль напряжений в радиотехнических, лабораторных и производственных цепях
  • поверка и калибровочная проверка менее точных приборов
  • работа в измерительных стендах с требованиями к стабильности показаний и низкой погрешности

Особенности и функции

  • класс точности 0,5
  • однодиапазонное исполнение
  • конечное значение диапазона измерений - 150 В
  • нормируемая работа по переменному току до 5 МГц
  • время предварительного прогрева под номинальной нагрузкой - не более 15 мин
  • время установления показаний - не более 6 с
  • встроенная световая индикация (питание через комплектный трансформатор или от низковольтного источника)

Технические характеристики

Параметр Значение
Конечное значение диапазона измерений 150 В
Класс точности 0,5 (по ГОСТ 8711-78)
Основная погрешность (нормальная область частот и постоянный ток) ±0,5% от конечного значения диапазона
Дополнительная погрешность при отклонении частоты (от верхней границы нормальной области до рабочей области) ±0,5% от конечного значения диапазона
Диапазон частот применения до 5 МГц
Нормальная область частот 45 Гц - 1·106 Гц
Рабочая область частот свыше 1·106 до 2,5·106 Гц
Пределы допускаемой погрешности в диапазоне 2,5-3,5 МГц -0,5%; +1,5%
Пределы допускаемой погрешности в диапазоне 3,5-5 МГц -0,5%; +2,5%
Время установления рабочего режима (прогрев) не более 15 мин
Время установления показаний не более 6 с
Входное сопротивление по постоянному току (сопротивление изоляции между зажимами измерительной цепи) не менее 1011 Ом

Конструкция и параметры измерительного механизма

Параметр Значение
Собственная резонансная частота, не менее 40 МГц
Выходная емкость, не более 30 пФ
Растяжка Р (ГОСТ 251196-85) с противодействующим моментом 0,05 μN·m/90°
Натяжение растяжек 0,98 N

Условия эксплуатации

  • С505 - умеренный климат: закрытые сухие отапливаемые помещения, температура 10-35 °С, влажность до 80% при 25 °С
  • С505-04.1 - сухой и влажный тропический климат: закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1-45 °С, влажность до 80% при 25 °С
  • дополнительная температурная погрешность: ±0,5% от конечного значения диапазона на каждые 10 °С изменения температуры
  • нормальная температура: 20 °С (или указанная в заказ-наряде), допускаемое отклонение ±2 °С

Электропитание светового указателя

  • от сети переменного тока (220±22) В, 50-60 Гц через комплектный трансформатор
  • или от источника переменного/постоянного тока (4±0,4) В

Габариты и масса

Параметр Значение
Габариты вольтметра (205±1,45) x (290±1,6) x (135±2,0) мм
Габариты корпуса трансформатора не более 65 x 85 x 45 мм
Масса вольтметра не более 3,6 кг
Масса трансформатора 0,5 кг

Преимущества

  • точность класса 0,5 для измерений и поверочных задач
  • работа по переменному току в широкой полосе частот - от 45 Гц до 5 МГц
  • стабильные показания после прогрева - рабочий режим не более 15 минут
  • высокая изоляция измерительной цепи по постоянному току - не менее 1011 Ом
  • удобство эксплуатации в разных климатических исполнениях (С505 и С505-04.1)
