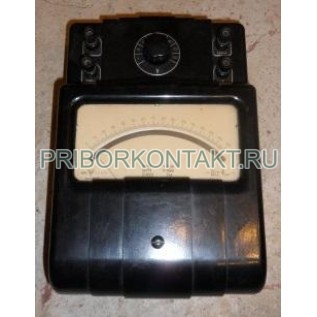

Вольтметр лабораторный М106

Вольтметр М106 (М 106, М-106, m106, m 106, m-106)

Вольтметр М106 – многопредельный лабораторный стрелочный прибор магнитоэлектрической системы с подвижной частью на растяжках. Предназначен для измерения напряжения в цепях переменного тока, применяется как точное средство контроля при наладке, испытаниях и поверочных работах.

В линейке доступна модификация М106/1 - при подборе важно сверять исполнение по шкале и паспорту прибора.

Назначение и применение

• измерение напряжения переменного тока в лабораторных и стендовых условиях
• точный контроль уровней сигналов при настройке радиоэлектронной аппаратуры
• использование в метрологических работах и при поверке менее точных средств измерений

Функции и особенности

• многопредельное измерение - от милливольтовых уровней до сотен вольт
• высокий класс точности 0,2 для лабораторного стрелочного прибора
• подвижная часть на растяжках - стабильность показаний и повторяемость при аккуратной эксплуатации
• нормированное время успокоения - 3 с
• рабочее положение - горизонтальное

Технические характеристики

Ток полного отклонения

Конструкция и эксплуатация

М106 выполнен в лабораторном исполнении с растяжками подвижной части, поэтому требователен к условиям установки. Рабочее положение - строго горизонтальное, с надежной установкой на ровной поверхности. Для корректной метрологической оценки важно соблюдать соотношение пределов допускаемой абсолютной основной погрешности образцовых средств и прибора - не более 1:5 для каждой проверяемой отметки шкалы.

Условия эксплуатации

• температура окружающего воздуха: +10°C до +35°C
• относительная влажность: не более 80% при +30°C
• по механическим воздействиям: обыкновенное исполнение
• рабочее положение: горизонтальное

Преимущества

• класс точности 0,2 - подходит для точных лабораторных измерений
• широкая линейка пределов 45 мВ-600 В
• быстрое успокоение показаний - 3 с
• наглядная шкала длиной 140 мм для удобного отсчета
• компактный корпус для стационарного рабочего места - 200x300x120 мм
