Вольтметр лабораторный С502

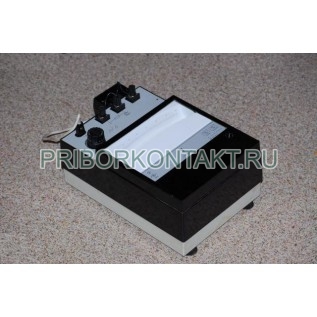

Вольтметр С502

Вольтметр С502 предназначен для измерения напряжения переменного тока в широком диапазоне частот, а также напряжения постоянного тока. Прибор относится к аналоговым щитовым/настольным измерителям и применяется в лабораторной и производственной практике для контроля режимов, наладки и испытаний электро- и радиоаппаратуры. Класс точности вольтметра - 0,5.

Назначение и области применения

С502 используют при проверке источников питания, усилителей, генераторов, измерительных стендов и технологического оборудования, где требуется контролировать как постоянное напряжение, так и переменное в расширенной частотной области. Вольтметр рассчитан на эксплуатацию в закрытых сухих отапливаемых помещениях умеренного климата при температуре 10-35 °С и относительной влажности до 80% (при 25 °С). Исполнение С502 Т4.1 предназначено для сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре 1-40 °С и относительной влажности до 80% (при 25 °С) без конденсации влаги.

Особенности

• Измерение переменного напряжения в нормальной и рабочей областях частот, а также возможность измерений на частотах выше рабочей области (границы и точности зависят от модификации).
• Класс точности 0,5 по ГОСТ 8711-78.
• Низкая дополнительная погрешность при выходе за верхний предел нормальной области частот - не более ±0,5% от конечного значения диапазона измерений.
• Высокое входное сопротивление по постоянному току - более 10¹⁰ Ом.
• Подсветка шкалы с питанием через понижающий трансформатор или от источника 4 В.

Модификации и диапазоны измерений

Конечные значения диапазона измерений зависят от модификации: 30 В, 75 В, 150 В, 300 В, 450 В, 600 В, 1000 В (1 кВ), 1500 В (1,5 кВ), 3000 В (3 кВ).

Технические характеристики

• Класс точности - 0,5.
• Дополнительная погрешность при отклонении частоты от верхнего предела нормальной области до любой частоты рабочей области - не более ±0,5% от конечного значения диапазона.
• Время установления показаний: для диапазона с конечным значением 50 В - не более 10 с, для остальных модификаций - не более 6 с.
• Входное сопротивление по постоянному току - более 10¹⁰ Ом.

Частотные параметры и входные данные по модификациям

Питание, габариты и масса

• Питание подсветки шкалы: от сети переменного тока (220+22) В, 50-60 Гц через понижающий трансформатор (в комплекте) или от источника переменного/постоянного тока 4 В.
• Габаритные размеры вольтметра - 205х290х135 мм.
• Габаритные размеры корпуса трансформатора - 65х85х45 мм.
• Масса вольтметра - не более 4 кг.
• Масса трансформатора - не более 0,5 кг.

Конструкция и эксплуатационные особенности

Вольтметр выполнен в прочном корпусе с аналоговой индикацией и подсветкой шкалы, что удобно при работе на стендах и в шкафах. Высокое входное сопротивление по постоянному току снижает влияние прибора на измеряемую цепь, а нормированное время установления показаний обеспечивает предсказуемость при серийных измерениях. Для работы в различных климатических условиях доступны исполнения для умеренного климата и тропическое исполнение Т4.1.
