Вольтметр лабораторный С506

Вольтметр С506

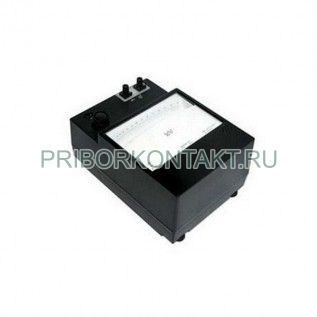

Вольтметр С506 - показывающий аналоговый прибор прямого преобразования, рассчитанный на измерение напряжения постоянного тока и напряжения переменного тока в широком частотном диапазоне. За счет класса точности 0,5 С506 часто используют не только для рабочих измерений, но и как контрольный прибор при поверке и сравнительной проверке менее точных средств измерений. Исполнение однодиапазонное, с конечным значением диапазона 300 В.

Назначение и области применения

С506 применяется в метрологических и испытательных лабораториях, на участках наладки и контроля, при обслуживании радиоэлектронной аппаратуры и источников сигналов. Прибор подходит для измерения синусоидального напряжения переменного тока в нормальной и рабочей областях частот, а также для измерений на постоянном токе с нормированной основной погрешностью.

Особенности и функции

• Прямое преобразование и стрелочная индикация - удобно для оперативной оценки уровня напряжения.
• Нормируемая точность в нормальной области частот и на постоянном токе - ±0,5% от конечного значения диапазона.
• Расширение по частоте до 5 МГц с учетом дополнительных норм по погрешности.
• Световой указатель со схемой питания через комплектный трансформатор или от внешнего источника низкого напряжения.
• Высокое входное сопротивление на постоянном токе - не менее 10¹¹ Ом.

Условия эксплуатации

Вольтметр С506 рассчитан на работу в закрытых сухих отапливаемых помещениях умеренного климата при температуре от 10 до 35 °C и относительной влажности до 80% при 25 °C.

Исполнение С506-04.1 предназначено для сухого и влажного тропического климата и эксплуатации в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 1 до 45 °C и относительной влажности до 80% при 25 °C.

Технические характеристики

Класс точности 0,5 по ГОСТ 8711-78 обеспечивается после установления рабочего режима и сохраняется в течение любого времени непрерывной работы. Время предварительного прогрева под номинальной нагрузкой - не более 15 мин. Время установления показаний - не более 6 с.

Параметры ВЧ части и механической системы

Конструкция и эксплуатационные особенности

Прибор выполнен в корпусе настольного исполнения с аналоговой шкалой и световым указателем. Для получения нормированных характеристик рекомендуется выдерживать прогрев под номинальной нагрузкой до 15 минут. При работе на верхних частотах следует учитывать нормированные границы дополнительной погрешности и использовать корректные соединительные линии с учетом выходной емкости.

Преимущества применения

• Класс точности 0,5 позволяет использовать С506 как контрольный прибор при поверочных операциях.
• Работа на постоянном токе и на переменном токе в широком диапазоне частот, включая область до 5 МГц.
• Быстрое установление показаний - не более 6 секунд.
• Высокое входное сопротивление на постоянном токе снижает влияние прибора на измеряемую цепь.
• Гибкое питание светового указателя - от сети через трансформатор или от низковольтного источника.
