Ваттметр Д5088

Ваттметр Д5088 для измерения мощности в однофазных цепях переменного и постоянного тока

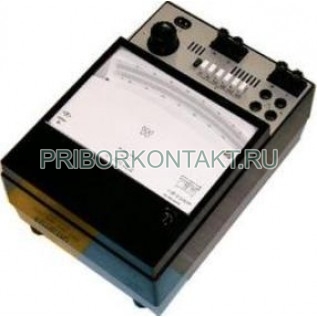

Ваттметр Д5088 (Д 5088, Д-5088) предназначен для измерения активной мощности в однофазных цепях переменного и постоянного тока. Прибор также применяется как образцовое средство при поверке и контроле менее точных измерителей мощности. За счет класса точности 0,2 ваттметр подходит для работ, где важна воспроизводимость показаний и корректная оценка мощности в широком диапазоне нагрузок.

Назначение и области применения

Д5088 используется в лабораториях, на испытательных и наладочных стендах, в цеховой диагностике, при контроле параметров источников питания и электроустановок. Прибор рассчитан на измерения в однофазных цепях как переменного, так и постоянного тока, а также на выполнение поверочных операций по отношению к приборам более низкого класса.

Исполнения и условия эксплуатации

Стандартное исполнение предназначено для умеренного климата и работы в закрытых сухих отапливаемых помещениях при температуре от 10 до 35 °С и относительной влажности до 80% при 25 °С.

Исполнение Д5088-04.1 (тропическое) рассчитано на сухой и влажный тропический климат и эксплуатацию в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 1 до 45 °C и относительной влажности до 80% при 25 °С (по ГОСТ 15150-69).

Функции и особенности

• измерение мощности в однофазных цепях переменного и постоянного тока;
• номинальный коэффициент мощности - 1,0;
• нормальная область частот - 45-500 Гц, рабочая область - 500-1000 Гц;
• быстрое установление показаний - не более 3 с;
• возможность использования в качестве образцового прибора для поверки менее точных ваттметров.

Технические характеристики

Диапазоны измерения мощности

Конечные значения диапазонов измерений зависят от номинального тока и выбранного номинального напряжения. Ниже приведены значения для типовых сочетаний.

Параметры последовательных цепей

Погрешности и устойчивость к влияющим факторам

• дополнительная погрешность при отклонении напряжения на ±20% от номинального значения (при неизменной измеряемой мощности) - ±0,2% от конечного значения диапазона;
• дополнительная погрешность при изменении частоты от верхней границы нормальной области до любого значения в рабочей области - не более ±0,2% от конечного значения диапазона;
• дополнительная погрешность при изменении температуры от нормальной до любой рабочей - на каждые 10 °С составляет ±0,2% от конечного значения диапазона (нормальная температура 20 ± 2 °С, если не оговорено иначе на лицевой панели);
• изменение показаний под влиянием внешнего однородного постоянного магнитного поля или синусоидально изменяющегося поля (частота в пределах нормальной области) - ±0,2% от конечного значения диапазона при индукции не более 0,2 мТл при частоте до 1 kHz и 0,13 мТл при частоте 1,5 kHz.

Конструкция и эксплуатационные особенности

Ваттметр Д5088 рассчитан на стационарную установку на рабочем месте и подключение к однофазным измерительным цепям по стандартной схеме включения ваттметра. Для обеспечения стабильной точности рекомендуется выдерживать прибор в условиях нормальной температуры (20 ± 2 °С, если не оговорено иначе) и учитывать частотные области: нормальную 45-500 Гц и рабочую 500-1000 Гц. Освещение шкалы питается через понижающий трансформатор из комплекта или от источника 4 В, что удобно при стендовых испытаниях.

Преимущества применения

• класс точности 0,2 - подходит для точных измерений и поверочных работ;
• работа в цепях переменного и постоянного тока;
• нормированные требования к дополнительным погрешностям по напряжению, частоте и температуре;
• быстрое установление показаний (до 3 с) при наладке и контроле режимов;
• возможность выбора исполнения для умеренного или тропического климата.
