Ваттметр АСТД

АСТД ваттметр

Ваттметр астатический АСТД

Также этот прибор может называться: АС-ТД, АС ТД, astd, as-td, as td.

АСТД ваттметр астатический представляет собой переносный лабораторный однопредельный прибор электродинамической системы, предназначен для измерения мощности в цепях постоянного и переменного тока частотой 50 Гц.

Сфера применения: точные лабораторные измерения мощности; в качестве контрольного прибора при градуировке и поверке ваттметров более низких классов точности.

Технические характеристики АСТД:

Класс точности - 0,5.

Пределы измерения при непосредственном включении:

- по току - 5 А;

- по напряжению - 150 В.

Пределы измерения с добавочным сопротивлением - 300 В; 450 В; 600 В.

Изменение показаний прибора, вызванное изменением температуры окружающей среды в ту или другую сторону от нормальной от верхнего предела измерения на каждые 10° С - не более ±0,5%.

Сопротивление параллельной цепи ваттметра - 5000 Ом.

Номинальный ток параллельной цепи - 30 мА.

Рабочее положение - горизонтальное.

Шкала - зеркальная, равномерная.

Габаритные размеры:

- ваттметра АСТД - 232×192×117 мм;

- добавочного сопротивления - 170×110×80 мм.

Масса:

- прибора - 2,2 кг;

- добавочного сопротивления - 0,8 кг.

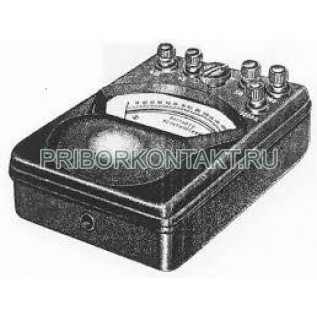

Конструктивно ваттметры АСТД оформлены в пластмассовом пылезащищенном корпусе прямоугольной формы. Добавочное сопротивление выполнено в виде отдельной приставки в металлическом перфорированном корпусе прямоугольной формы. Для изменения полярности ваттметр снабжен поворотным переключателем, расположенным на лицевой стороне прибора.

Измерительный механизм собран по астатической схеме, благодаря чему влияние внешних магнитных полей снижено до допустимых пределов.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность воздуха - до 80%.

Для расширения пределов измерения АСТД по напряжению используется калиброванное добавочное сопротивление типа ДВТ класса 0,2, подключаемое при измерении к параллельной цепи прибора. Для расширения пределов измерения ваттметра по току его последовательную цепь следует включать через лабораторный измерительный трансформатор тока класса 0,2.
