Д5069

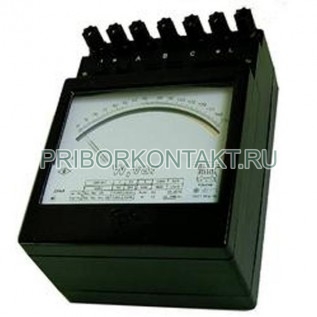

Ваттварметр Д5069 (Д 5069, Д-5069)
Ваттварметр Д5069 предназначен для измерения активной мощности в трехфазных трехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз, а также для измерения реактивной мощности в трехфазных трехпроводных цепях при симметричном напряжении и нагрузке фаз с неравномерностью не более 5 %. Класс точности ваттварметров Д5069:

0,5 - в режимах измерений активной и реактивной мощности в диапазоне частот 45 - 65 Гц;
1 - в режиме измерений активной мощности в диапазоне частот свыше 65 до 1100 Гц.

Номинальный ток: 1А. Номинальное напряжение: 375В.

Ваттварметры Д5069 предназначены для измерения активной мощности в трехфазных трехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз, а также для измерения реактивной мощности в трехфазных трехпроводных цепях при симметричном напряжении и нагрузке фаз с неравномерностью не более 5 %.
Ваттварметр Д5069 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 5 до 40 °С и относительной влажности до 90 % при темпе-туре 25 °С;
Ваттварметр Д5069-04.1 предназначены для эксплуатации в условиях сухого, так и влажного тропического климата в закрытых помещенияхс кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.
Технические данные
Класс точности ваттварметров Д5069- по ГОСТ 8476-78:
0,5 - в режимах измерений активной и реактивной мощности в диапазоне частот 45 - 65 Гц;
1 - в режиме измерений активной мощности в диапазоне частот свыше 65 до 1100 Гц.
Основные параметры ваттварметров Д5069указаны в табл. 1. Номинальный коэффициент активной и реактивной мощности 1. Ток параллельной цепи ваттварметров (7,5±0,15)мА. Нормальная область частот ваттварметров от 45 до 65 Гц, рабочая - свыше 65 до 1100 Гц.
Предел допускаемой основной погрешности ваттварметров Д5069в режиме измерений активной и реактивной мощности в нормальной области частот от 45 до 65 Гц равен ±0,5 % от конечного значения диапазона измерений.
Предел допускаемой основной погрешности ваттварметров Д5069в режиме измерений активной мощности в нормальной области частот свыше 65 до 1100 Гц равен ±1,0 % от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности ваттварметров Д5069 вызванной отклонением напряжения на ±20 % от номинального значения при неизменном значении измеряемой мощности, равен ±0,5 % от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности ваттварметров Д5069, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,5% от конечного значения диапазона измерений на каждые 10 °С изменения температуры. Нормальная температура- 20 °С, если на лицевой части ваттварметра не оговорено иное значение (допускаемое отклонение ±2°С).
Мощность, потребляемая в каждой последовательной цепи ваттварметров Д5069, соответствует значениям, приведенным ниже:
в нормальной области частот от 45 до 65 Гц - 0,05 В·А при номинальном токе 1А и 0,12 В·А - при номинальном токе 5А;
в нормальной области частот свыше 65 до 1100 Гц - 0,6 В·А при номинальном токе 1А и 0,7 В·А - при номинальном токе 5А. Время установления показаний ваттварметров Д5069 не превышает 4с. Габаритные размеры ( 140±1,25)х(195±1,45)х(92±2,7)мм. Масса не превышает 2,0 кг.
Таблица 1.
Условное обозначение
Обозначение
Номи-
нальный ток

Номи-
нальное напряжение
Конечное значение диапазона измерений, Вт или вар
Число делений шкалы
Д5069
3.395.443-01
3.395.443-01.10
1А
375В
600
100
Д5069-04.1
3.395.443-01,20
1А
100
