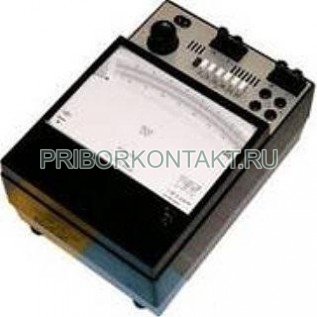

Ваттметр Д50203

Ваттметр Д50203 малокосинусный (Д 50203, Д-50203)

Ваттметр Д50203 малокосинусный предназначен для измерения мощности однофазных электрических цепей переменного тока при большом фазовом сдвиге, а также цепей постоянного тока.

Технические характеристики приборов ваттметры Д50203 малокосинусные:

Температура окружающего воздуха - от +10?С до +35?С;

Относительная влажность - до 80%;

Класс точности прибора ваттметр малокосинусный Д50203 - 0,5;

Номинальный ток - 0,5А, 1А;

Конечное значение диапазона измерений для номинального напряжения:

- 30В - 1,5Вт, 3,0Вт;

- 75В - 3,75Вт, 7,50Вт;

- 150В - 7,5Вт, 15Вт;

- 300В - 15Вт, 30Вт;

- 450В - 22,5Вт, 45,0Вт;

- 600В - 30Вт, 60Вт;

Номинальное активное сопротивление прибора ваттметр малокосинусный Д50203 - 0,65 Ом, 0,16 Ом;

Номинальная индуктивность - 0,58мГн, 0,145мГн;

Номинальный коэффициент мощности cos?=0,1;

Нормальная область частот прибора ваттметр Д50203 - от 45Гц до 65Гц;

Рабочая область частот - от 150Гц до 500Гц;

Номинальный ток параллельной цепи - 5мА;

Мощность, потребляемая последовательной цепью прибора ваттметр Д50203малокосинусный в нормальной области частот - 0,8В?А;

Время установления показаний - не более 4с;

Габариты - 205x290x135мм;

Масса прибора ваттметр Д50203 - 4,5кг;

Размер трансформатора - 60х85х46мм;

Масса трансформатора - 0,6кг;

Прибор ваттметр малокосинусный Д50203 относится к приборам электродинамической системы с креплением подвижной части на растяжках;

Отсчетное устройство - световой указатель;

Длина шкалы - 150мм;

Питание цепи освещения прибора ваттметр Д50203 производится от сети переменного тока напряжением 220В, частоты 50Гц через понижающий трансформатор, комплектуемый вместе с ваттметром, либо непосредственно от источника переменного или постоянного тока напряжением 4В;

Изготовитель гарантирует соответствие качества прибора ваттметр малокосинусный Д50203 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
