Ваттметр Д5062

Ваттметр Д5062

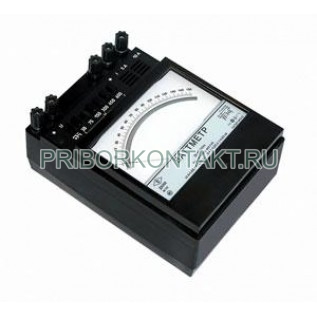

Д5062 - переносной ваттметр ферродинамической системы с подвижной частью на растяжках. Прибор предназначен для измерения активной мощности в однофазных электрических цепях постоянного и переменного тока. Благодаря классу точности 0,5 Д5062 подходит для точных лабораторных измерений, наладки и поверочных работ в составе измерительных схем.

Также встречаются обозначения: Д-5062, Д 5062. Для расширенных климатических условий выпускается исполнение Д5062-04.1.

Назначение и области применения

Ваттметр Д5062 применяют для прямого измерения активной мощности:

• в однофазных цепях переменного тока промышленной частоты и повышенных частот;
• в цепях постоянного тока при наладке и проверке источников питания, нагрузок и измерительных стендов.

Прибор востребован в метрологических лабораториях, на производственных участках РЭА и в энергоиспытательных установках, где требуется контролировать потребляемую мощность при малых уровнях тока.

Конструкция и эксплуатационные особенности

Ферродинамическая измерительная система с растяжками обеспечивает стабильность показаний и механическую надежность для переносного применения. Отсчет выполняется по стрелочному индикатору. Исполнение рассчитано на работу в закрытых помещениях, допускается эксплуатация в расширенном температурно-влажностном диапазоне для версии Д5062-04.1.

Условия эксплуатации

• Д5062 (умеренный климат) - закрытые сухие отапливаемые помещения, температура 5-40 °С, относительная влажность до 90% при 25 °С.
• Д5062-04.1 - закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 1-45 °С, относительная влажность до 80% при 25 °С.

Метрологические параметры

Класс точности - 0,5 по ГОСТ 8476-78. Номинальный коэффициент мощности - 1. Ток параллельной цепи - (3±0,06) мА.

• Нормальная область частот - 45-65 Гц.
• Рабочая область частот - свыше 65 до 500 Гц.
• Время установления показаний при (20±2) °С - не более 4 с.

Погрешности

• Основная погрешность в нормальной области частот и на постоянном токе - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность при отклонении напряжения на ±20% от номинального (при неизменной измеряемой мощности) - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность при отклонении частоты от верхней границы нормальной области до любого значения в рабочей области - ±0,5% от конечного значения диапазона измерений.
• Дополнительная погрешность от температуры: при изменении от (20±2) °С до любой температуры в пределах рабочего диапазона - ±0,5% от конечного значения диапазона измерений на каждые 10 °С.

Номинальные параметры

• Номинальный ток - 25 мА или 50 мА.
• Номинальные напряжения - 30 В, 75 В, 150 В, 300 В, 450 В, 600 В.
• Класс точности - 0,5.

Технические характеристики

Габариты и масса

• Габаритные размеры - (140±1,25) x (195±1,45) x (92±2,7) мм.
• Масса - не более 1,5 кг.

Преимущества применения

• Измерение активной мощности в цепях постоянного и переменного тока одним прибором.
• Класс точности 0,5 - удобен для точных измерений и метрологического контроля.
• Работа в диапазоне частот до 500 Гц позволяет применять ваттметр не только на 50 Гц, но и в специализированных установках.
• Малые габариты и масса упрощают переноску и использование на стендах и в лаборатории.
