Ваттметр Д5004

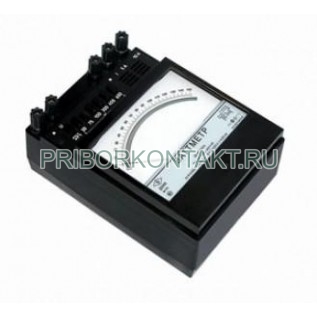

Ваттметр Д5004 (Д 5004,Д-5004)
Ваттметр Д5004 предназначен для измерения мощности в однофазных цепях переменного и постоянного тока. Класс точности 0,5.
Ваттметры Д5004 предназначены для измерения мощности в однофазных цепях переменного и постоянного тока.

Ваттметр Д5004 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25°С;

Ваттметр Д5004-04.1 предназначен для эксплуатации в условиях как сухого так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С (ГОСТ 15150-69).

Также имеется в наличии модификация - Д5004Т4.1.

Технические данные

Класс точности 0,5 по ГОСТ 8476-78. Номинальные токи и напряжения ваттметров Д5004указаны в табл. 1. Мощность, потребляемая в последовательной цепи в нормальной области частот не превышает 0,35 В·А, в рабочей области частот - 0,7 В·А. Нормальная область частот от 45 до 65 Гц. Рабочая область частот свыше 65 до 500 Гц. Номинальный коэффициент мощности 1. Номинальный ток параллельной цепи 3мА.

Предел допускаемой дополнительной погрешности ваттметра Д5004, вызванной отклонением частоты от 65 Гц до любой частоты в рабочей области частот, равен ±0,5 % от конечного значения диапазона измерений. Время установления показаний не более 4 с. Габаритные размеры не превышают 140х200х92мм. Масса не более 1,5 кг.

Таблица 1
