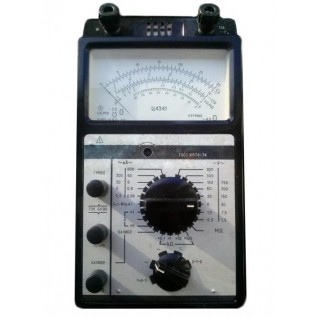

Прибор комбинированный переносной Ц4341

Также этот прибор может называться: Ц-4341, Ц 4341, Цчзч1, ts4341, ts-4341, ts 4341.

Ц4341 прибор комбинированный переносной предназначен для измерения тока и напряжения в цепях постоянного и переменного токов, сопротивления постоянному току, параметров транзисторов: обратный ток коллекторного, эмиттерного переходов, начальный ток коллектора.

Технические характеристики Ц4341:

Пределы измерений:

- постоянного тока - 0,06 мА; 0,6 мА; 6 мА; 60 мА; 600 мА;

- постоянного напряжения - 0,3 В; 1,5 В; 6 В; 30 В; 60 В; 150 В; 300 В; 900 В;

- переменного тока - 0,3 мА; 3 мА; 30 мА; 300 мА;

- переменного напряжения - 1,5 В; 7,5 В; 30 В; 150 В; 300 В; 750 В;

- сопротивления постоянному току - 0,5 кОм; 5 кОм; 50 кОм; 500 кОм; 5 МОм;

- сопротивления постоянному току в нерабочей части шкалы - 2 кОм; 20 кОм; 200 кОм; 2 МОм; 20 МОм.

Класс точности:

- на постоянном токе - 2,5;

- на переменном токе - 4.

Допускаемая основная погрешность Ц4341:

- силы постоянного тока - ±2,5%;

- напряжения постоянного тока - ±2,5%;

- силы переменного тока - ±4%;

- напряжения переменного тока - ±4%;

- сопротивления - ±2,5%;

- параметров транзисторов - ±2,5%;

- коэффициента усиления по току - ±1%.

Обратный ток коллекторного, эмиттерного переходов, начальный ток коллектора - от 0 до 60 мкА.

Коэффициент усиления по току в схеме с общим эмиттером - от 70 до 350.

Напряжение электрохимического источника тока - от 3,7 В до 4,7 В.

Ток полного отклонения при измерении напряжения, падение на напряжении на зажимах Ц4341 при измерении силы тока и ток потребления от электрохимических источников питания:

Область частот приборов Ц4341:

Корпус мультиметра Ц4341 - пластмассовый.

Подвижная часть укреплена на растяжках.

Отсчетное устройство - стрелочный указатель.

Длина шкалы - 86 м.

Время успокоения подвижной части прибора - не более 4 с.

Габаритные размеры - 215×115×90 мм.

Масса - не более 1,5 кг.

Приборы Ц4341 имеют магнитоэлектрическую систему с подвижной рамкой на растяжках, выпрямительную, с полупроводниковыми выпрямителями, со стрелочным указателем, с односторонними неравномерными шкалами при измерении тока и напряжения, сопротивления постоянному току и емкости и с двусторонними несимметричными неравномерными шкалами при измерении уровня передачи.

Условия эксплуатации:

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность при температуре +30° С - до 80%.

Атмосферное давление - от 86 кПа до 106 кПа (от 650 мм рт. ст. до 800 мм рт. ст.).

По устойчивости к механическим воздействиям тестер Ц4341 относится к обыкновенным.

По степени защищённости от внешних магнитных влияний прибор относится к категории - II.
