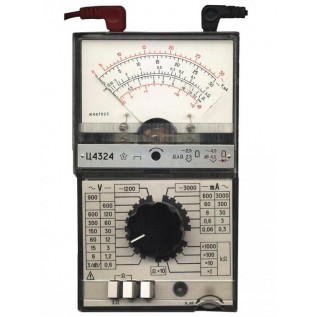

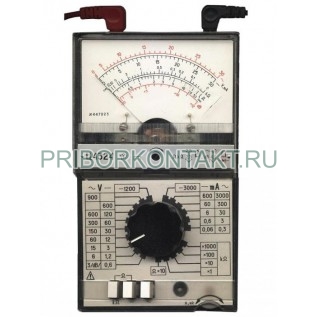

Прибор комбинированный Ц4324

Также этот прибор может называться: Ц-4324, Ц 4324, Цч324, Ц432ч, ts4324, ts-4324, ts 4324.

Ц4324 прибор комбинированный предназначен для измерения тока и напряжения в цепях постоянного и переменного тока синусоидальной формы, сопротивления постоянному току и относительного уровня переменного напряжения.

Технические характеристики Ц4324:

Пределы измерения:

- напряжения постоянного тока - 0,6 В; 1,2 В; 3 В; 12 В; 30 В; 60 В; 120 В; 600 В; 1200 В;

- напряжения переменного тока - 3 В; 6 В; 15 В; 60 В; 150 В; 300 В; 600 В; 900 В;

- силы постоянного тока - 0,06 мА; 0,6 мА; 6 мА; 60 мА; 600 мА; 3000 мА;

- силы переменного тока - 0,3 мА; 3 мА; 30 мА; 300 мА; 3000 мА;

- сопротивления постоянному току - 0,2 кОм; 5 кОм; 50 кОм; 500 кОм; 5000 кОм;

- относительного уровня переменного напряжения - от -10 дБ до 12 дБ.

Входное сопротивление Ц4324 при измерении:

- постоянного напряжения - 20 000 Ом/В;

- переменного напряжения - 4000 Ом/В.

Основная погрешность определяется при нормальных значениях влияющих величин:

- от конечного значения шкалы при измерении на постоянном токе - не более ±2,5%;

- от длины рабочей части шкалы, равной 48 мм на пределе «Ω» и 52 мм на остальных пределах при измерении сопротивления - не более ±2,5%;

- от конечного значения шкалы при измерении на переменном токе - не более ±4%;

- от длины рабочей части шкалы, равной 45 мм, при измерении относительного уровня переменного напряжения - не более ±4%.

Нормальное значение влияющей величины:

- рабочее положение - горизонтальное ±2°;

- температура - от +15° С до +25° С;

- напряжение при измерении сопротивления постоянному току, кроме предела «кОм×1000» - от 4 В до 5 В;

- напряжение при измерении сопротивления постоянному току на пределе «кОм×1000» - от 32 В до 40 В;

- частота при измерении тока и напряжения - любое в номинальной области;

- форма кривой тока или напряжения - синусоидальная с коэффициентом искажения не более 2%.

Падение напряжения на приборе Ц4324:

- на постоянном токе - не более 0,4 В;

- на переменном токе - не более 1 В.

Прибор соответствует заданным характеристикам практически сразу после включения и независимо от продолжительности работы под любой нагрузкой, не превышающей номинальную.

Продолжительность работы омметра ограничивается емкостью электрохимического источника тока.

Потребление от источника питания и значение тока в измеряемом сопротивлении на пределах 0,2 кОм; 5 кОм; 50 кОм; 500 кОм; 5000 кОм - не более 7 мА; 7 мА; 0,7 мА; 0,07 мА; 0,07 мА соответственно.

Нормальная и рабочая области частот Ц4324:

Приборы Ц4324 изменяют свои показания от:

- наклона на 10°;

- изменения частоты от границы нормальной области до любого значения в смежной части рабочей области;

- изменения формы кривой до 5% - не более допускаемого значения основной погрешности (от одного из перечисленных влияний).

Изменение показаний прибора при изменении температуры от нормальной до любой в пределах рабочих температур на каждые 10° С:

- на постоянном токе - не более ±2,5%;

- на постоянном токе при измерении омметром - не более ±1,25%;

- на переменном токе - не более ±4%;

Изменение показаний под влиянием постоянного магнитного поля 400 А/м - не более ±5%.

Изменение показаний на переменном токе при напряженности магнитного поля 400 А/м для частот от 45 Гц до 90 Гц - не более ±5%.

Габаритные размеры - не более 167×98×63 мм.

Масса тестера Ц4324 - не более 0,6 кг.

Условия эксплуатации:

Температура окружающей среды - от -10° С до +40° С.

Основная погрешность прибора нормируется в диапазоне температур - от +15° С до +25° С.

Относительная влажность при температуре воздуха +30° С - до 90%.

Предельные условия транспортирования Ц4324:

- температура окружающего воздуха - от -50° С до +50° С;

- относительная влажность при +30° С - до 95%.
