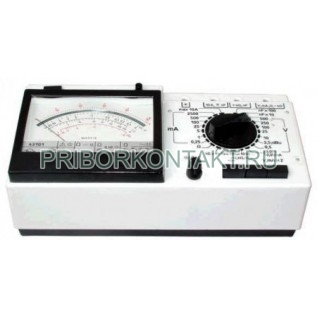

Прибор стрелочный комбинированный Ц4303

Также этот прибор может называться: Ц 4303, Ц-4303, Цчзоз, ts4303, ts 4303, ts-4303.

Ц4303 прибор комбинированный стрелочный предназначен для измерений в электрических сетях общего назначения переменного тока среднеквадратического значения силы переменного тока (без разрыва цепи тока, с помощью индивидуальной вспомогательной части - трансформатора тока с размыкающимся магнитопроводом); среднеквадратического значения напряжения переменного тока; угла сдвига фаз между током и напряжением или двумя напряжениями; активной мощности; коэффициента мощности; частоты напряжения переменного тока.

Приборы комбинированные Ц4303 используются для эксплуатационного обслуживание релейных схем защиты и силовых цепей электроустановок.

Технические характеристики Ц4303:

Диапазон измерения силы переменного тока:

- для класса точности 10 - от 0 до 0,05 А;

- для класса точности 2,5 - от 0 до 0,5 А; от 0 до 1 А; от 0 до 5 А; от 0 до 10 А.

Коэффициент мощности для класса точности 4 - от 1 до 0; от 0 до 1.

Диапазоны измерения напряжение переменного тока для приборов вольтамперфазометры Ц4303:

- для класса точности 10 - от 0 до 0,5 В; от 0 до 1 В; от 0 до 5 В; от 0 до 25 В;

- для класса точности 2,5 - от 0 до 150 В; от 0 до 250 В; от 0 до 500 В.

Углы сдвига фаз между напряжениями и между напряжением и током для класса точности 1,5 - от 180º до 0; от 0 до 180º.

Питание Ц4303 вольтамперфазометра:

- автономное (4×316);

- от источника опорного напряжения - 57 В; 110 В; 220 В; 380 В.

Габаритные размеры Ц4303 - 240×134×105 мм.

Масса - не более 1,5 кг.

Измерение силы тока производится с помощью клещевой приставки.

Предприятие-изготовитель предоставляет гарантию соответствия приборов комбинированных Ц4303 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
