Ц43205

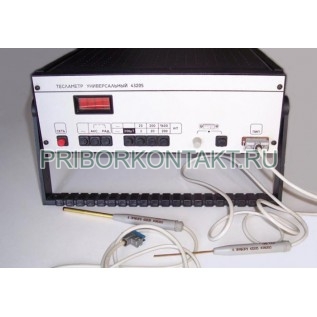

Тесламетр 43205 универсальный цифровой
Предназначен для измерения:
- радиальной составляющей индукции постоянного магнитного поля (0-1500мТл, ±0,5%)
- радиальной составляющей среднеквадратического значения синусоидальной формы переменного магнитного поля (0-100мТл, ±4%);
- осевой составляющей индукции постоянного поля (0-19,99мТл, ±2,5%)).

Тесламетр 43205 универсальный (в дальнейшем прибор) предназначен для измерений: радиальной составляющей индукции постоянного магнитного поля и среднеквадратического значения синусоидальной формы переменного магнитного поля с помощью первичного преобразователя толщиной не более 0,95 мм; осевой составляющей индукции постоянного магнитного поля с помощью первичного преобразователя диаметром 6 мм.

Соединение первичных преобразователей с входным разъемом прибора Тесламетр 43205 осуществляется гибкими кабелями длиной 1,5м.

Выбор диапазона измерений и вида измеряемой индукции - ручной. Определение полярности индукции постоянного магнитного поля и ее индикация прибором Тесламетр 43205 - автоматические.

Значения климатических факторов по ГОСТ 22261-82, группа 2 и ГОСТ 15150-69, условия УХЛ 4.2. Индукция радиальной составляющей постоянного и переменного магнитных полей измеряется с помощью первичного измерительного преобразователя ПИП-РАД, выполненного в виде зонда. Индукция осевой составляющей постоянного магнитного поля измеряется с помощью первичного измерительного преобразователя ПИП-АКС, выполненного в виде зонда.

Рабочие условия применения прибора Тесламетр 43205 приведены в табл. 1.

Тесламетры 43205

Таблица 1.

Таблица 2.

Род измеряемой величины		Диапазон измерений, мТл	Предел допускаемого значения основной погрешности, %
Индукция постоянного магнитного поля	Радиальная составляющая	0 - 19,99мТл	±[0,5+0,5(|Вк/Вх|-1)]
		0 - 199,9мТл
		0 - 1500мТл
	Осевая составляющая	0 - 19,99мТл	±[2,5+2,5(|Вк/Вх|-1)]
Радиальная составляющая среднеквадратического значения индукции переменного магнитного поля		0-199мкТл	±[6+6(|Вк/Вх|-1)]
		0 - 1,99мТл	±[4+4(|Вк/Вх|-1)]
		0 - 19,9мТл
		0 - 100мТл

Вк - конечное значение установленного диапазона измерений;

Вх - значение измеряемой величины.

Таблица 3.

Нормальные условия применения приведены в табл.4

Таблица 4.

Цифровое отсчетное устройство прибора Тесламетр 43205 индицирует: результат измерения величины индукции постоянного магнитного поля на 3,5 -разрядном цифровом отсчетном устройстве;

Примечание. Измеряемая величина магнитной индукции принята положительной, если вектор магнитной индукции направлен в плоскость измерительной части зонда со стороны маркировочной метки (для ПИП-РАД) или торец измерительной части зонда (для ПИП-АКС). В ПИП-РАД маркировочная метка указывает и место расположения преобразователя Холла в зонде. В ПИП-АКС преобразователь Холла расположен в торце зонда.

Время установления рабочего режима не более 30 мин. Время установления показаний прибора Тесламетр 43205 не более 3 с. Продолжительность непрерывной работы прибора 8 ч. с перерывом до повторного включения 1ч. Мощность, потребляемая от питающей сети, не более 30 ВА.

Габаритные размеры корпуса прибора 380х317х133 мм.
Габаритные размеры прибора с ручной для переноски 380х341х180 мм. Масса прибора не более 8 кг.

Критерии отказов: выход основной погрешности за допускаемые пределы. Среднее время восстановлении работоспособного состояния не более 24 ч. Полный средний срок службы не менее 8 лет,

Установленный срок службы не менее 4 лет. Критерии предельного состояния: технико-экономическая нецелесообразность производства ремонта (восстановления), т.е. если прямые затраты на ремонт превышают цену прибора.

золота - 0,466 г,

серебра - 3,625 г.
