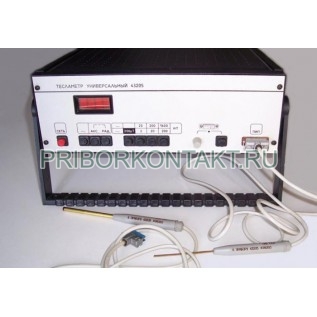

Тесламетр универсальный 43205/1

Также этот прибор может называться: 43205-1, 43205 1.

43205/1 тесламетр универсальный предназначается для измерения радиальной составляющей индукции постоянного магнитного поля и среднеквадратического значения синусоидальной формы переменного магнитного поля, а также осевой составляющей индукции постоянного магнитного поля.

Диапазоны измерений:

- радиальной составляющей индукции постоянного магнитного поля - от 0 до 1600 мТл;

- осевой составляющей индукции постоянного магнитного поля - от 0 до 19,99 мТл;

- радиальной составляющей среднеквадратического значения индукции переменного магнитного поля - от 0 до 199 мТл.

Тесламетры 43205/1 осуществляют измерения с помощью первичных преобразователей ПИП-РАД и ПИП-АКС.

Технические характеристики 43205/1:

Диапазоны измерений и соответствующие пределы допускаемых значений основной погрешности в нормальных условиях приведены в таблице (В_к - конечное значение диапазона измерений, В_х - значение измеряемой величины):

Нормальная область частот 43205/1 - от 45 Гц до 55 Гц.

Рабочая область частот - от 45 Гц до 1000 Гц.

Предел допускаемого значения основной погрешности равен пределу допускаемого значения дополнительной погрешности:

- вызванной изменением температуры окружающего воздуха от нормальной до крайних значений рабочих температур на каждые 10° С изменения температуры;

- вызванной изменением частоты индукции переменного магнитного поля от нормальной до любого значения в пределах рабочей области частот;

- вызванной изменением коэффициента гармоник измеряемого сигнала от нормального значения до величины не более 5 %;

- вызванной изменением напряжения питающей сети от нормального до любого значения в пределах рабочей области.

Цифровое отсчетное устройство тесламетров 43205/1 индицирует:

- результат измерения величины индукции постоянного магнитного поля на 3,5 разрядах цифрового отсчетного устройства;

- результат измерения величины индукции переменного магнитного поля на 2,5 разрядах цифрового отсчетного устройства;

- положение десятичной запятой;

- знак «-» при отрицательной полярности измеряемой величины индукции постоянного магнитного поля; при положительной полярности знак не индицируется.

Выбор диапазона и вида индукции тесламетром - ручной.

Определение полярности индукции постоянного магнитного поля и ее индикация - автоматические.

Время установления рабочего режима - не более 20 мин.

Время установления показаний 43205/1 - не более 3 с.

Продолжительность непрерывной работы - 8 ч.

Перерыв до повторного включения - 1 ч.

Потребляемая мощность 43205/1 - 24 В·А.

Прибор в любом из диапазонов измерений выдерживает течение 1 мин действие перегрузки, значение которой не превышает конечного значения последующего диапазона измерений, но не более 120 % от конечного значения в наибольших диапазонах измерений.

Тесламетр восстанавливаемый, однофункциональный.

Средняя наработка на отказ 43205/1 - не менее 3000 ч.

Установленная наработка на отказ - не менее 300 ч.

Среднее время восстановления работоспособного состояния - не более 24 ч.

Средний срок службы - не менее 8 лет.

Установленный срок службы - не менее 4 лет.

Габаритные размеры:

- корпуса тесламетра - 380×317×133 мм;

- прибора с ручкой для переноски - 380×341×150 мм.

Масса 43205/1 - не более 7,2 кг.

Условия эксплуатации тесламетров 43205/1:

Нормальные:

- температура окружающего воздуха - 20±5° С;

- относительная влажность - от 30% до 80%;

- атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.);

- напряжение питающей сети - 220±11 В;

- частота питающей сети - 50±0,5 Гц;

- форма кривой переменного напряжения питающей сети - синусоидальная с коэффициентом несинусоидальности кривой напряжения не более 5%;

- внешнее постоянное магнитное поле - магнитное поле Земли;

- внешнее переменное магнитное поле - отсутствие;

- форма кривой измеряемой индукции переменного магнитного поля - синусоидальная с коэффициентом несинусоидальности не более 2%;

- частота измеряемой индукции переменного магнитного поля - от 45 Гц до 55 Гц.

Рабочие:

- температура окружающего воздуха - от +10° С до +35° С;

- относительная влажность при +25° С - до 80%;

- атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.);

- напряжение питающей сети - от 198 В до 242 В;

- частота питающей сети - от 49,5 Гц до 50,5 Гц;

- форма кривой измеряемой индукции переменного магнитного поля - синусоидальная с коэффициентом несинусоидальности не более 5%.

Тесламетры 43205/1 сертифицированы и внесены в государственный реестр средств измерений. Приборы соответствуют требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
