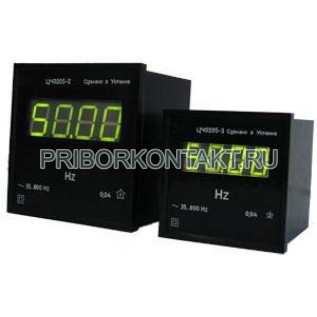

Частотомеры цифровые щитовые ЦЧ0205

Также этот прибор может называться: ЦЧ 0205, ЦЧ-0205.

ЦЧ0205 частотомер цифровой щитовой применяется для измерения частоты переменного тока в электрических сетях 50 Гц, 60 Гц и 400 Гц.

В зависимости от габаритных размеров по фланцу и наличия интерфейса, различают следующие исполнения: ЦЧ0205-2; ЦЧ0205-2-RS; ЦЧ0205-3; ЦЧ0205-3-RS.

Могут использоваться: на щитах управления и контроля электростанций и подстанций как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации.

Технические характеристики ЦЧ0205:

Габаритные размеры по фланцу:

- ЦЧ0205-2; ЦЧ0205-2-RS - 96×96×86 мм;

- ЦЧ0205-3; ЦЧ0205-3-RS - 72×72×84 мм.

Масса:

- ЦЧ0205-2; ЦЧ0205-2-RS - не более 0,25 кг;

- ЦЧ0205-3; ЦЧ0205-3-RS - не более 0,2 кг.

Диапазоны измерения:

- при номинальной частоте 50 Гц - от 35 Гц до 99,99 Гц;

- при номинальной частоте 500 Гц - от 100 Гц до 800 Гц.

Приведенная погрешность измерения - не более 0,04% от номинальной частоты диапазона измерения.

Диапазон входных напряжений цепи измерения - от 30 В до 250 В.

Входное сопротивление цепи измерения - не менее 400 кОм.

Диапазоны установки уставок для частотомеров с интерфейсом:

- нижнее значение - от 35 Гц до 799,5 Гц;

- верхнее значение - от 35,5 Гц до 800 Гц.

Ток через выходные контакты реле - не более 5 А:

- коммутируемое напряжение переменного тока - не более 250 В;

- коммутируемое напряжение постоянного тока и активной нагрузки - не более 110 В.

Коммутируемая мощность:

- переменный ток - не более 1250 В·А;

- постоянный ток - не более 250 Вт.

Число срабатываний выходных контактов реле - не менее 10⁵.

Наличие интерфейса - RS-485 (ЦЧ0205-2-RS, ЦЧ0205-3-RS).

Время установления рабочего режима - непосредственно после включения.

Продолжительность непрерывной роботы - неограниченна.

Рабочее положение приборов частотомеры - произвольное.

Выбор диапазона измерения - автоматический.

Условия эксплуатации ЦЧ0205:

Электропитание:

- напряжение - от 100 В до 250 В;

- частота - 50 Гц, 60 Гц, 400 Гц.

Мощность - не более 2 В·А.

Норма средней наработки частотомеров на отказ - 10 000 ч.

Средний срок службы - 10 лет.

При помощи персонального компьютера и программы управления частотомеры ЦЧ0205 позволяют считывать результат измерения на мониторе ПК и устанавливать уставки нижнего и верхнего допустимых значений измеряемой частоты, при которых замыкаются контакты соответствующих реле, что позволяет проводить коммутацию внешних цепей.
