М-64

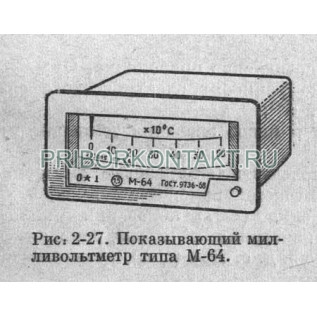

Логометр М-64 (М64; М 64; m-64; m64; m 64)

Логометр М-64 - магнитоэлектрический электроизмерительный прибор для измерения отношения сил двух электрических токов.

Класс точности - 1,5.

Параметры измерений - 0 - 600?С.

Сопротивление - 5Ом; 288Ом.

Конструкционно логометры М-64 являются приборами электромагнитной системы. Каждый прибор оформлен в корпусе из термореактивной пластмассы. По исполнению корпуса приборы относятся к пыле- и брызгозащищенным. Логометр М-64 обычно применяется в приборах для измерения сопротивления, индуктивности, ёмкости, температуры.

Подвижная часть логометров М-64 выполнена в виде двух рамок, расположенных перпендикулярно. Когда по рамке логометра протекает ток, то при взаимодействии с магнитным полем постоянного магнита эллиптической формы (неподвижной частью логометра), создаётся вращающий момент, который передвигает стрелку прибора.

Когда токи в обеих рамках М-64 равны, их вращающие моменты равны, стрелка прибора занимает нулевое положение. Если токи различны, подвижная часть прибора перемещается таким образом, что рамка с большим током оказывается в положении с большим зазором постоянного магнита (из-за его эллиптичности). В результате вращающий момент, создаваемый рамкой, уменьшается и становится равным вращающему моменту рамки с меньшим током.

Логометры М-64 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.

При монтаже М-64 нужно придерживаться следующих правил:

- монтаж приборов должен быть произведен тщательно, без перекосов;

- крепление логометров М-64 на панели должно быть жестким и не создавать дополнительных нагрузок;

- логометр М-64 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;

- приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.
