Логометр щитовой ЛМ-08

ЛМ-08

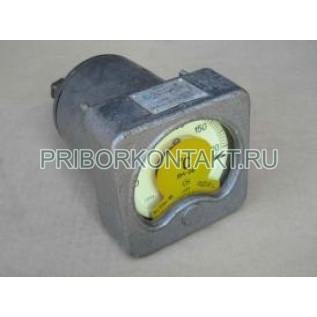

Логометр щитовой ЛМ-08

Также этот прибор может называться: ЛМ 08, ЛМ08.

ЛМ-08 логометр щитовой является показывающим прибором магнитоэлектрической системы и применяется в качестве вторичного устройства в комплекте с термометрами сопротивления для измерения температуры.

Габаритные размеры - 110×110×200 мм.

Класс точности - 2,0.

Магнитная система ЛМ-08 состоит из постоянного магнита с полюсными наконечниками и цилиндрического сердечника. Принцип работы логометра основывается на измерении соотношения силы тока в цепях термометра и постоянного сопротивления. Подвижная часть прибора выполнена в виде двух рамок, расположенных в магнитном поле. Положение равновесия подвижной части логометра зависит от силы тока в рамках, которая в свою очередь зависит от сопротивления термометра.

Технические характеристики ЛМ-08:

Диапазон измерений - от -50° С до +50° С.

Номинальная статическая характеристика преобразования - Гр.23:

- при температуре -50° С - 41,71;

- при температуре 0° С - 53,00;

- при температуре +50° С - 64,29.

Напряжение питания логометров - 127 В.

Рабочее положение ЛМ-08 - вертикальное.

Тип индикации - стрелочная.

Масса ЛМ-08 - 2,670 кг.

Логометры ЛМ-08 сертифицированы и внесены в государственный реестр средств измерений. Приборы соответствуют требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
