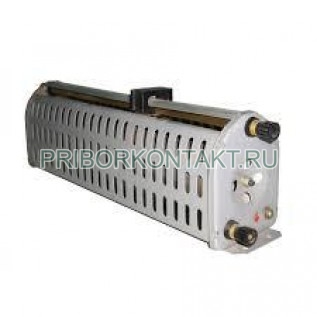

Реостат ползунковый РСП-4-7

РСП-4-7

Реостат сопротивления ползунковый РСП-4-7

Также это изделие может называться: РСП 4 7, РСП47, РСП-ч-7, rsp-4-7, rsp 4 7, rsp47.

РСП-4-7 реостат сопротивления ползунковый предназначен для плавного регулирования силы тока или напряжения в электрических цепях.

Технические характеристики РСП-4-7:

Допустимая сила тока - 1 А.

Сопротивление проводящего элемента - 400 Ом.

Регулируемое напряжение РСП-4-7:

- переменного тока частотой 50 Гц - не более 500 В;

- постоянного тока - не более 220 В.

Усилие управления (перемещение щеточного контакта) реостатом РСП-4-7 - не более 50 Н.

Количество проводящих элементов с переменным сопротивлением - 1.

Механическая износостойкость, число перемещений ползунка - 45 000.

Степень защиты - IР10.

Режим работы - продолжительный.

Рабочее положение в пространстве - любое.

Габаритные размеры изделий реостаты РСП-4-7 - 533×86×126 мм.

Масса - не более 3,32 кг.

Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку. Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата.

Концы обмоток выведены к нижним зажимам реостата. Передвижение ползунка осуществляется с помощью винтовой пары вручную. Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.

Корпус реостата РСП-4-7 имеет заземляющий винт с диаметром резьбы - М4.

Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением - 2,5 мм².

Детали реостатов выполнены из коррозионно-стойких материалов или имеют антикоррозионные покрытия.

Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое.

Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания.

Условия эксплуатации РСП-4-7:

Температура окружающего воздуха - от -40° С до +40° С.

Относительная влажность при +25° С - до 98%.

Высота над уровнем моря - не более 1000 м.

Вибрационные нагрузки:

- ускорением - 5 м/с²;

- с частотой - от 1 Гц до 50 Гц.

Многократные удары:

- ускорением - 30 м/с²;

- с частотой - от 2 Гц до 20 Гц.

Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу РСП-4-7, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Отсутствие непосредственного воздействия солнечной радиации.

Резкие колебания температуры и влажности воздуха не допускаются.
