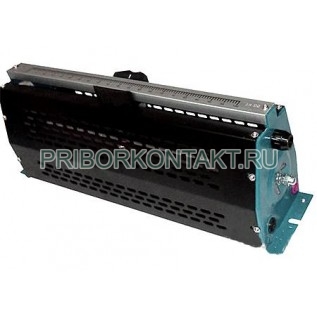

Реостат ползунковый РСП-4-2

РСП-4-2

Реостат сопротивления ползунковый РСП-4-2

Также это изделие может называться: РСП42, РСП 4 2, РСП-ч-2, rsp-4-2, rsp42, rsp 4 2.

РСП-4-2 реостат сопротивления ползунковый предназначен для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока.

Технические характеристики РСП-4-2:

Величина допустимого тока - 0,35 А.

Сопротивление проводящего элемента в зависимости от габарита - 3350 Ом.

Регулируемое напряжение переменного тока для РСП-4-2:

- частотой - 50 Гц;

- напряжением - не более 500 В.

Регулируемое напряжение постоянного тока - не более 220 В.

Усилие управления (перемещение щеточного контакта) изделием реостат РСП-4-2 - не более 50 Н.

Степень защиты - IР10.

Режим работы - продолжительный.

Рабочее положение в пространстве - любое.

Количество проводящих элементов с переменным сопротивлением - 1.

Механическая износостойкость, число перемещений ползунка - не более 45 000.

Габаритные размеры РСП-4-2 - 533×86×126 мм.

Масса - не более 3,32 кг.

Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку.

Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата.

Концы обмоток выведены к нижним зажимам реостата.

Передвижение ползунка осуществляется с помощью винтовой пары вручную в реостате РСП-4-2.

Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.

Корпус реостата имеет заземляющий винт с диаметром резьбы - М4.

Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением - 2,5 мм².

Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое.

Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания.

Условия эксплуатации РСП-4-2:

Температура окружающего воздуха - от -40° С до +40° С.

Относительная влажность при +25° С - до 98%.

Высота над уровнем моря - не более 1000 м.

Вибрационные нагрузки:

- ускорением - 5 м/с²;

- частотой - от 1 Гц до 50 Гц.

Многократные удары:

- ускорением - 30 м/с²;

- частотой - от 2 Гц до 20 Гц.

Температура хранения изделий реостаты РСП-4-2 в закрытом вентилируемом помещении - от -50° С до +50° С.

При относительной влажности окружающего воздуха - не более 80%.

В воздухе помещения не должно быть кислотных и других паров, вредно действующих на материалы, из которых изготовлены реостаты.

Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу РСП-4-2, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Резкие колебания температуры и влажности воздуха не допускаются.

Отсутствие непосредственного воздействия солнечной радиации.
