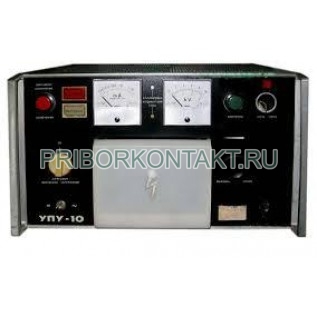

Установка УПУ-10 (УПУ 10, УПУ10)

Установка пробойная универсальная УПУ-10

УПУ-10 (УПУ 10, УПУ10) - универсальная пробойная установка для испытаний электрической прочности и контроля качества электрических изоляций. Прибор формирует постоянное и переменное испытательное напряжение в диапазоне 0-10 кВ с плавной регулировкой, обеспечивает отсчет напряжения и тока утечки, а также автоматическое отключение при пробое (срабатывание защиты). УПУ-10 применяют в испытательных лабораториях, ремонтных мастерских, на производстве, в НИИ и на участках входного/выходного контроля.

Назначение и применение

• Испытание электрической прочности изоляции изделий постоянным и переменным напряжением 0-10 кВ.
• Контроль тока утечки изоляции испытываемого объекта (DC и AC).
• Проверка и испытания компонентов и узлов, включая конденсаторы (при плавном увеличении напряжения в пределах нормируемых емкостей).
• Эксплуатация в лабораторных и производственных условиях при необходимости быстро выявлять дефекты изоляции и пробой.

Функции и особенности

• Плавная регулировка выходного напряжения в трех поддиапазонах - 0-1 кВ, 0-3 кВ, 0-10 кВ.
• Выходной ток утечки - постоянный и переменный, номинально 1 мА.
• Кратковременная перегрузка по току - при работе свыше 1 сек допускается выходной ток до 10 мА.
• Защита по току - срабатывание при (40-100) мА, быстрое снятие напряжения при пробое.
• Встроенные средства индикации - вольтметр (1/3/10 кВ) и индикатор тока утечки (10 мкА-10 мА).
• Разряд цепи после отключения - снижение выходного напряжения до 0 за время до 5 сек (для испытываемых конденсаторов).
• Небольшое время готовности - прогрев 5 мин.

Технические характеристики

Конструкция и эксплуатация

УПУ-10 выполнена как стационарная установка с выходным высоковольтным трансформатором и встроенными средствами контроля. Испытательное напряжение задается плавно в выбранном диапазоне 1/3/10 кВ, а значения напряжения и тока утечки считываются по встроенным указателям. При электрическом пробое или при превышении тока утечки (для режима, когда он достигает уровня свыше 100 мА) защита отключает выходное напряжение за время до 1 сек. После завершения испытаний конденсаторы разряжаются до нулевого уровня напряжения за время до 5 сек.

Преимущества

• Универсальность - испытания изоляции постоянным и переменным напряжением до 10 кВ.
• Контроль утечки по току - встроенный индикатор 10 мкА-10 мА для оценки качества изоляции.
• Безопасность испытаний - защита с порогом (40-100) мА и быстрым снятием напряжения при пробое.
• Готовность к работе - прогрев 5 мин и встроенные средства индикации напряжения/тока.
• Пригодность для работы с конденсаторами - допускаемые емкости до 20 мкФ (1 кВ), 15 мкФ (3 кВ), 2,5 мкФ (10 кВ) при плавном наборе напряжения.
