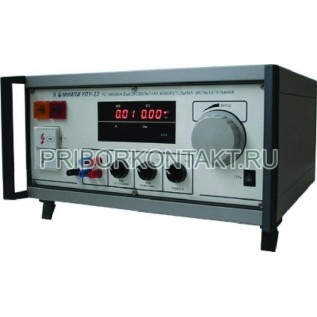

Высоковольтная измерительная установка УПУ-22

Также этот прибор может называться: УПУ 22, УПУ22.

УПУ-22 высоковольтная измерительная установка - регулируемый высоковольтный источник напряжения постоянного и переменного тока со встроенными измерителями, который используется для диагностики электрической прочности изоляции напряжением до 5 кВ постоянного или переменного токов, для оценки тока утечки и сопротивления защитного заземления.

Сфера применения: в процессе разработки и производства радио и электротехнической продукции в научно-исследовательских институтах, испытательных лабораториях, ремонтных мастерских и/или на предприятиях.

Технические характеристики УПУ-22:

Диапазон выходного напряжения:

- постоянного тока - от 0 кВ до 2 кВ;

- переменного тока - от 0 кВ до 5 кВ.

Пределы погрешности установок - ±3%.

Ток нагрузки - не менее 1 мA.

Ток утечки изоляции - от 0,05 мA до 20 мA.

Диапазон тока срабатывания защиты - от 101 мA до 140 мA.

Пределы допускаемой погрешности измерения тока - ±10%.

Амплитудное значение пульсации напряжения относительно 5 кВ - не более 5%.

Время пропадания выходного напряжения УПУ-22 при срабатывании защиты - не более 1 с.

Диапазон регулировки встроенного источника переменного тока - от 10 А до 25 А.

Пределы погрешности встроенного источника переменного тока - ±5%.

Диапазон измерения сопротивления защитного заземления - от 0,01 Ом до 0,10 Ом.

Пределы погрешности сопротивления защитного заземления - ±5%.

Потребляемая мощность приборов установки УПУ-22 - не более 700 В·А.

Время установления рабочего режима - не более 5 мин.

Время непрерывной работы - не менее 8 ч.

Средняя наработка на отказ УПУ-22 - не менее 5000 ч.

Средний срок службы - не менее 5 лет.

Средний срок сохраняемости для отапливаемых хранилищ - не менее 4 лет.

Среднее время восстановления работоспособности - не более 4 ч.

Габаритные размеры - 460x220x480 мм.

Масса - не более 35 кг.

Принцип действия установки УПУ-22 основан на конвертации напряжения переменного тока 230 В через повышающий трансформатор в напряжения постоянного и переменного тока, регулируемые автотрансформатором. В тоже время, замер сопротивления совершается с помощью встроенного измерителя и регулируемого источника переменного тока.

Условия эксплуатации УПУ-22:

Температура окружающей среды - от 10º С до 35º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление установки - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,5 Гц.
