Прибор для измерения АМВ-001

АМВ-001

Аппаратура контроля механических величин АМВ-001 (АМВ 001, АМВ001, amb 001, amb001, amb-001)
Аппаратура контроля механических величин АМВ-001 предназначена для стацио¬нарного непрерывного эксплуатационного контроля механических величин и отно¬сительной вибрации турбины генератора. АМВ-001 позволяет контролировать следу¬ющие параметры:
- осевое смещение ротора ОСР
- относительное расширение ротора ОРР;
- тепловое расширение корпуса турбины ТРТ;
- эксцентриситет оси вала ИВ;
- относительное виброперемещение ротора ОВ;
- скорость вращения ротора ТХ.
Основными функциями АМВ-001 являются: шфизмерение текущих значений по каждому контролируемому параметру в реальном масштабе времени; ИИф- формирование сигнала о превышении измеряемыми величинами заданных уровней (двухуровневая сигнализация); шф формирование выходных унифицированных сигналов тока и напряжения, пропорциональных контролируемому параметру; ИИф- проведение самодиагностики аппаратуры и выдача сигналов о состоянии измерительных каналов в целом.
Аппаратура представляет собой единый комплекс и построена по блочно-модульному принципу, что позволяет конфигурировать ее с различным количеством измерительных каналов и учетом особенностей конкретного объекта в соответствии с решаемой задачей по требованию заказчика. В состав аппаратуры входят процессорные блоки, вихретоковые датчики, блоки согласования и линии связи. Используются два основных типа вихретоковых датчиков: типа ДБ2-12 для параметров ОСР, ИВ, ОВ, ТХ и ДШ, ДП2 для параметров ОРР и ТРТ. Датчики устанавливаются на объекте при помощи специальных юстировочных механизмов или кронштейнов.

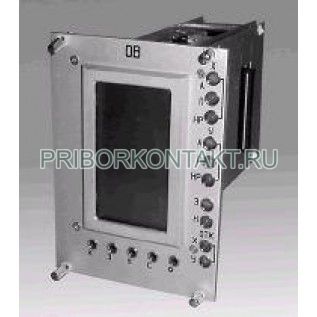

Блоки согласования устанавливаются непосредственно около агрегата в специальные защитные коробки. Процессорные блоки установлены в 19" крейты. Аппаратура выполняется в стоечном варианте в конструктиве Евромеханика. Процессорные блоки имеют встроенное программное управление, обеспечивающее обработку результатов измерений, управление индикацией и релейными выходами, а также самодиагностику состояния измерительных каналов. Для индикации текущих параметров на лицевых панелях процессорных блоков используются цифровые, шкальные и светодиодные индикаторы, которые отображают измеряемое значение, состояние работы аппаратуры, а также с их помощью производится настройка аппаратуры. Аппаратура имеет все виды унифицированных выходных сигналов (по постоянному току, постоянному напряжению, переменному напряжению), что позволяет эксплуатировать ее в составе современных АСУ ТП. Аппаратура АМВ-001может выполняться во взрывозащищенном исполнении и эксплуатироваться во взрывоопасных зонах категории В1А.
