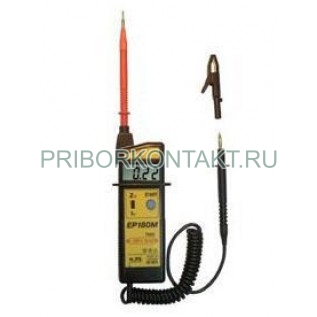

Измеритель сопротивления цепи фаза-нуль ЕР180М

Также этот прибор может называться: ЕР-180М, ЕР 180М, ЕР180-М, ЕР180 М, ЕР-180-М, ЕР 180 М, er180m, er-180-m, yer180m, ep180m.

ЕР180М измеритель сопротивления цепи фаза-нуль предназначен для контроля сопротивления цепи фаза-нуль без отключения напряжения в контролируемой цепи, а также измерение напряжения переменного тока между фазным и защитным проводом в сетях переменного тока с глухо-заземленной нейтралью питающего трансформатора.

Технические характеристики ЕР180М:

Диапазоны измерений:

- сопротивления петли фаза-нуль - от 0,1 Ом до 6,99 Ом; от 7 Ом до 20 Ом;

- напряжения фаза-нуль - от 180 В до 250 В;

- тока короткого замыкания - от 10 А до 1999 А.

Погрешность при измерении:

- сопротивления петли фаза-нуль при Rx от 0,1 Ом до 6,99 Ом - ±(6%Rx+6 емр);

- сопротивления петли фаза-нуль при Rx от 7 Ом до 20 Ом - ±(4%Rx+4 емр);

- напряжения фаза-нуль - ±(2%Ux+2 емр);

- тока короткого замыкания - определяется погрешностью измерения сопротивления.

Коэффициент несинусоидальности кривой измеряемого переменного напряжения, под влиянием 2-й, 3-й или 5-й гармонической составляющей - 12%.

Максимальное значение тока нагрузки ЕР180М при измерении сопротивления петли фаза-нуль в течении 10 мс - 4 А.

Разрешающая способность при измерении сопротивления - 0,01 Ом.

Входное сопротивление - не менее 15 кОм.

Внешнее магнитное поле переменное однородное с индукцией - 0,5 мТл.

Частота переменного напряжения в измеряемой сети - от 49 Гц до 51 Гц.

Максимальное значение потребляемого тока - не более 20 мА.

Прибор ЕР180М выдерживает перегрузки:

- долговременную напряжением переменного тока среднеквадратическим значением 300 В, частотой 50 Гц - 1 мин;

- кратковременную напряжением переменного тока среднеквадратическим значением 420 В, частотой 50 Гц - 1 с в количестве 9 раз.

Интервал между импульсами напряжения - 1 мин.

Габаритные размеры изделий измерители ЕР180М:

- при снятом щупе - 45×85×215 мм;

- с установленным щупом - 45×85×340 мм.

Масса - не более 0,3 кг.

Условия эксплуатации ЕР180М:

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность при +23° С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
