4303

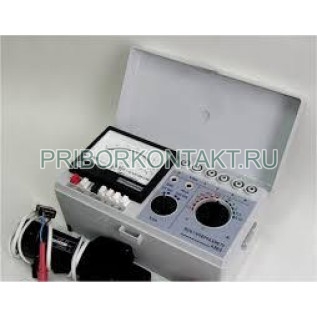

Вольтамперфазометр 4303 предназначен для измерений в электрических сетях общего назначения переменного тока частотой 50Гц.

Прибор используется для измерения:

- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы без разрыва цепи с помощью индивидуальной вспомагательной части (трансмформатор с размыкающимся магнитопроводом);

- угла сдвига фаз между током и напряжением или двумя напряжениями;

- коэффициент мощности в однофазных или трехфазных сетях переменного тока;

Кроме того, прибор вольтамперфазометр 4303 предназначен для определения порядка чередования фаз в трехфазной системе напряжений.

Технические характеристики приборов вольтамперфазометры Ц4303:

Диапазоны измерений:

- сила переменного тока (класс точности) - 0мА-0,05мА (10), 0мА-0,5мА, 0мА-1мА, 0мА-5мА, 0мА-10мА (2,5);

- коэффициент мощности (класс точности) - 1-0-1 (4,0);

- переменное напряжение (класс точности) - 0В-0,5В, 0В-1В, 0В-5В, 0В-25В (10), 0В-150В, 0В-500В (2,5);

- углы сдвига фаз между напряжениями - 180º-0º-180º (1,5);

- углы сдвига фаз между напряжением и током - 180º-0º-180º (1,5);

Питание прибора вольтамперфазометр 4303 - автономное (4 элемента 316) или от источника опорного напряжения;

Габариты - 240х134х105мм;

Масса прибора вольтамперфазометр Ц4303 - 1,5 (2,7 - комплект поставки);

Измерение силы тока производится с помощью клещевой поставки; измерения тока 50мА без разрыва цепи;

Изготовитель гарантирует соответствие качества прибора вольтамперфазометр 4303 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
