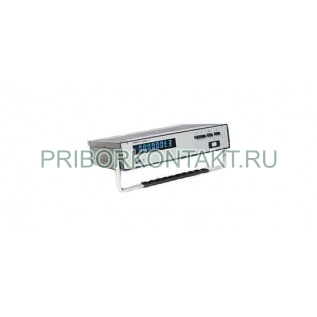

Омметр Щ306-2

Омметр Щ306-2 цифровой

Омметр Щ306-2 (Щ306 2, Щ3062, Щ306/2) - интегрирующий прецизионный микропроцессорный омметр для точных измерений сопротивления в широком диапазоне и для допускового контроля резисторов. Прибор рассчитан на лабораторные и производственные задачи: измерения с усреднением, периодический режим, вычисление отклонения от номинала и проверка соответствия заданному допуску. Дистанционное управление и вывод данных реализованы по интерфейсу по ГОСТ 26003-80 (КОП).

Назначение и применение

• Измерение электрических сопротивлений в диапазоне от 100 мкОм до 1 ГОм.
• Определение процентного отклонения измеряемого сопротивления от заданного номинала: от -99,9% до +99,9%.
• Допусковый контроль - проверка соответствия измеряемого R заданному номиналу с произвольно задаваемым производственным запасом.
• Сортировка по стандартным рядам отклонений при заданных номинале и производственном запасе.
• Применение: научно-исследовательские, поверочные и ремонтные лаборатории, а также предприятия, изготавливающие резисторы.

Функции и особенности

• АЦП многотактного интегрирования - высокая помехоустойчивость и повторяемость результатов.
• Ручной или автоматический выбор диапазона измерения.
• Разовые и периодические измерения.
• Усреднение измерений для повышения разрядности и стабильности показаний.
• Дистанционное управление режимами и вывод результатов по КОП (ГОСТ 26003-80).
• Компактное исполнение при лабораторном классе точности.

Технические характеристики

Пределы основной погрешности по диапазонам

Конструкция и эксплуатация

• Для низкоомных измерений (сотни микромом - единицы ом) критичны качество контактов и сопротивление проводов - используйте корректную измерительную оснастку и чистые контактные поверхности.
• Режим с усреднением применяйте при повышенных требованиях к разрядности и повторяемости - учитывайте увеличение времени выхода на рабочее состояние до 1 ч.
• Периодический режим 12,5 изм./с удобен для сортировки резисторов и допускового контроля на потоке.
• Ограничения по нагрузке на объект: падение напряжения не более 12 В, мощность рассеивания не более 0,01 Вт - важно при работе с чувствительными элементами и высокоомными цепями.

Преимущества

• Широкий диапазон 100 мкОм - 1 ГОм в одном приборе.
• Высокая точность и разрядность: до 6,5 разрядов в режиме усреднения.
• Допусковый контроль и вычисление отклонения -99,9%...+99,9% для производственной сортировки.
• Периодический режим 12,5 измерений/с и быстрый разовый запуск (до 0,1 с).
• Дистанционное управление и вывод данных по КОП (ГОСТ 26003-80).
