Омметр М4100/1

Мегаомметр М4100/1

Мегаомметр М4100/1 (М 4100/1, М-4100/1, m4100/1, m 4100/1, m-4100/1)

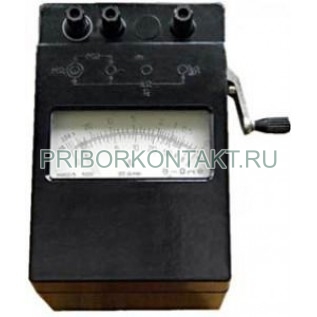

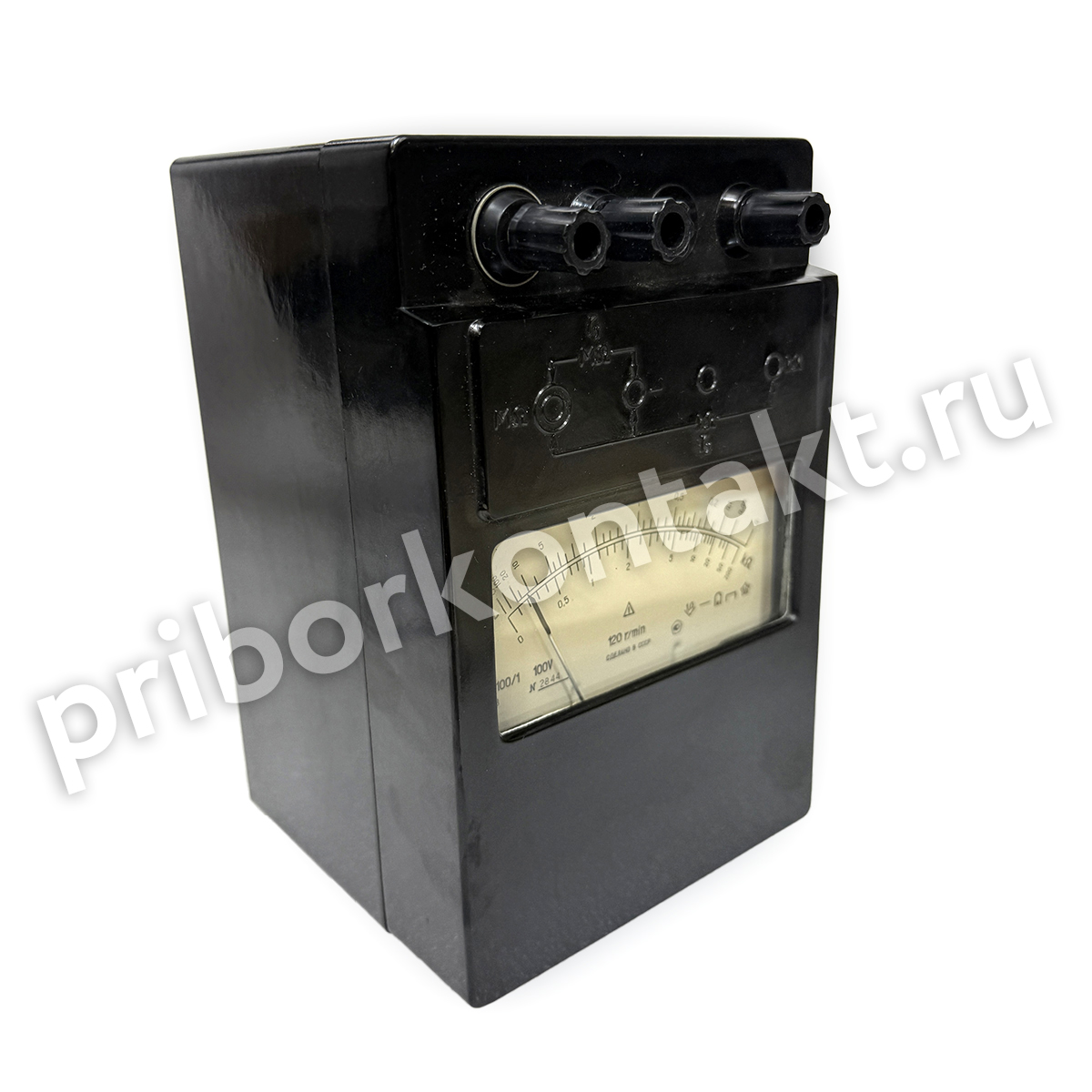

Мегаомметр М4100/1 - переносной прибор для контроля сопротивления изоляции электрических цепей, не находящихся под напряжением. Измерение выполняется от встроенного ручного генератора, поэтому мегаомметр удобен для работ на выезде, при наладке и обслуживании электрооборудования. Рабочий режим устанавливается сразу после выхода рукоятки генератора на номинальную скорость.

Назначение и области применения

• измерение сопротивления изоляции электрических цепей и участков проводки при отсутствии напряжения
• проверка кабельных линий, коммутационной аппаратуры и электроустановок в процессе монтажа и ремонта
• профилактический контроль изоляции в эксплуатационных службах

Функции и особенности

• два диапазона измерений - 0-200 кОм и 0-20 МОм
• выходное напряжение на диапазоне "МОм" - 100±10 В
• основная погрешность - не более ±1% от длины шкалы
• длина шкалы - не менее 80 мм для удобства отсчета
• питание от встроенного генератора с ручным приводом
• номинальная скорость вращения рукоятки - 120 об/мин
• два исполнения - с дополнительной крышкой для укладки проводов или с футляром

Технические характеристики

Конструкция и эксплуатационные особенности

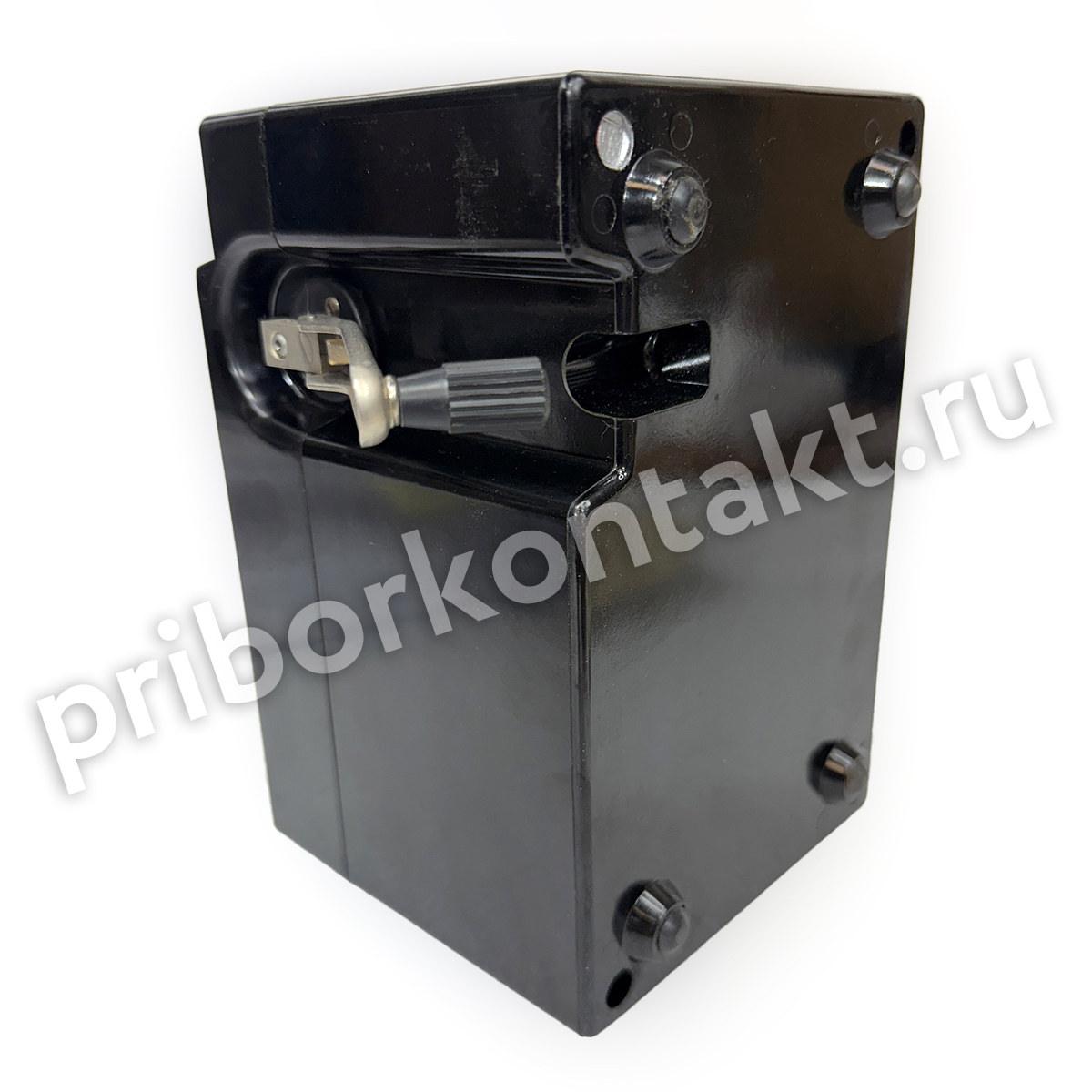

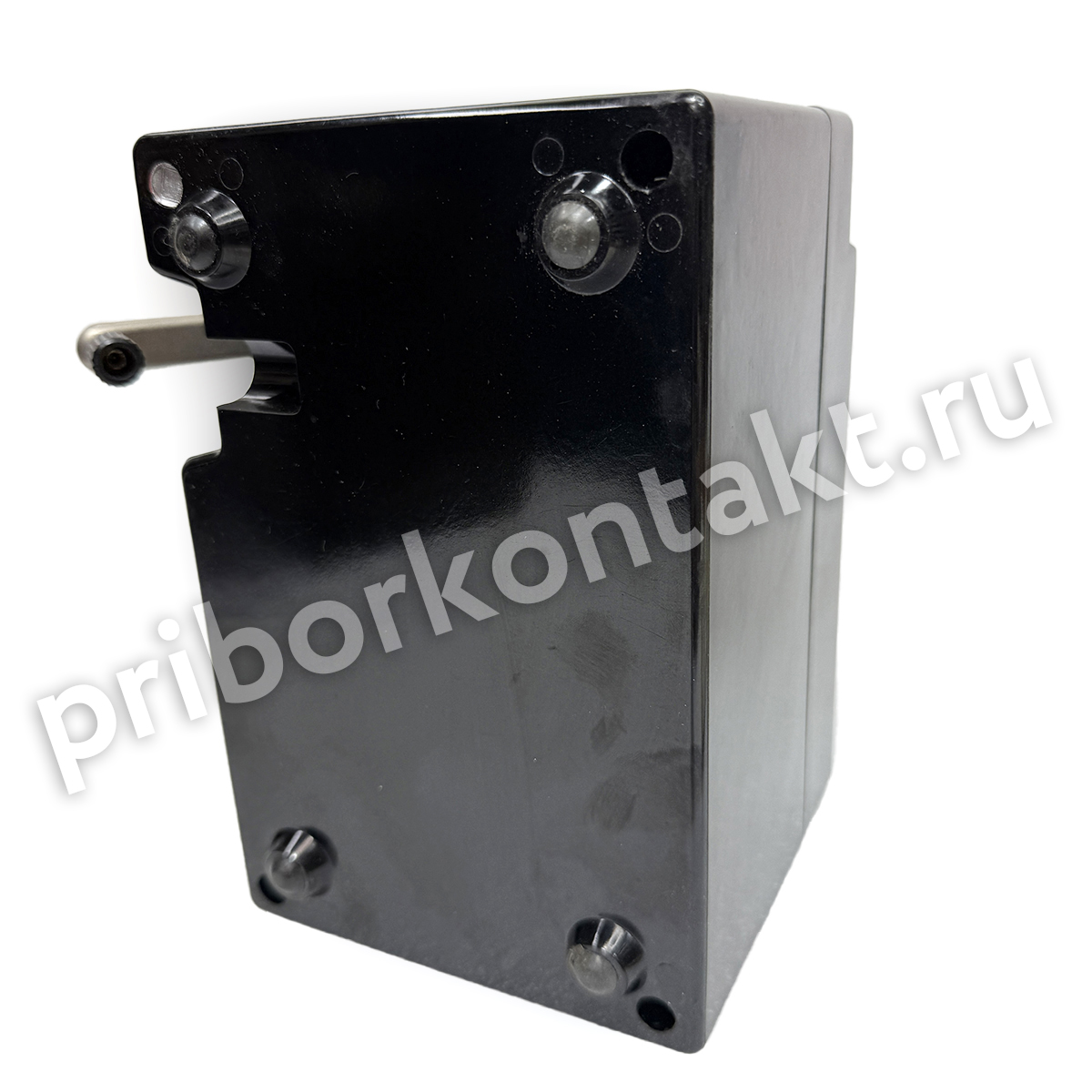

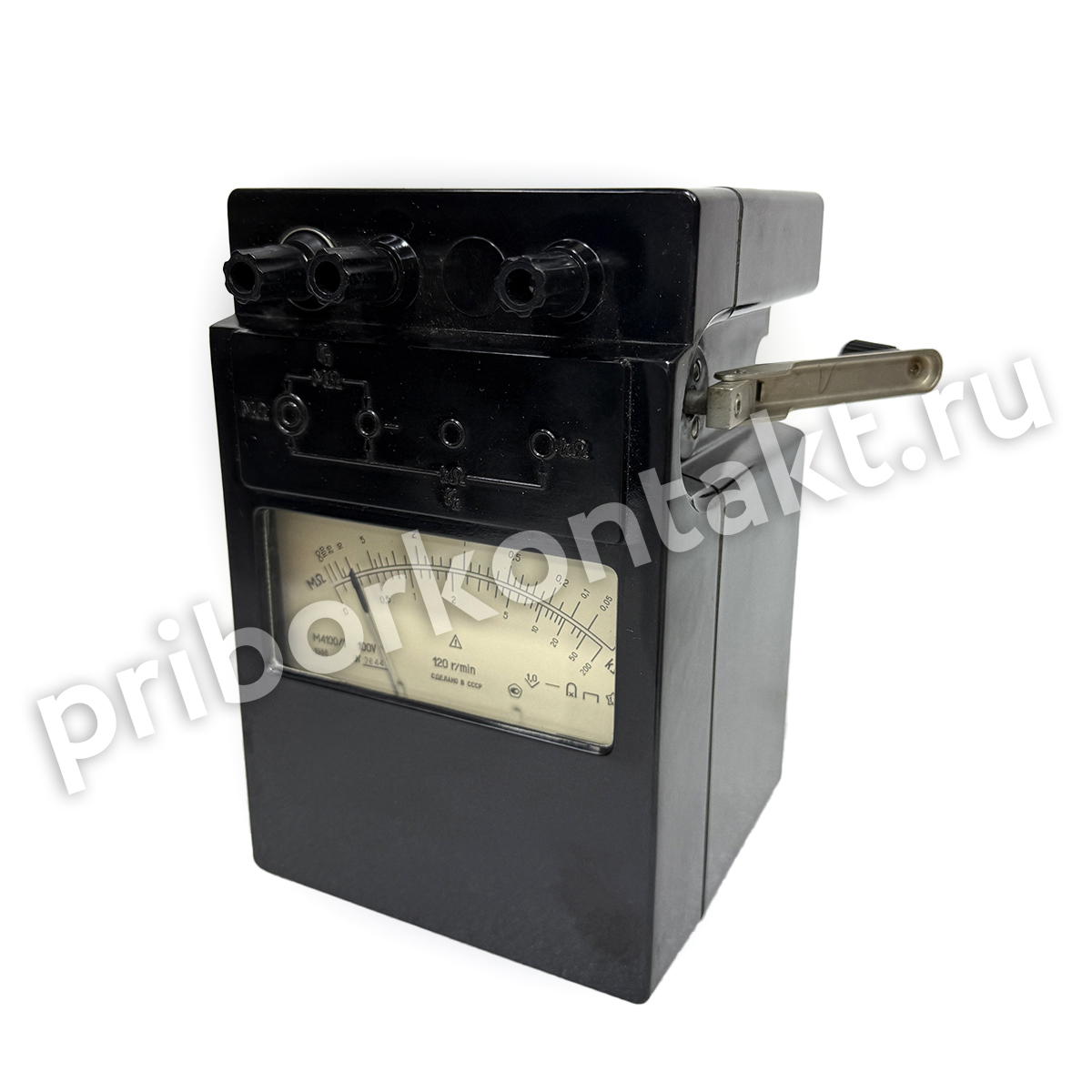

М4100/1 выполнен в переносном корпусе с ручным приводом встроенного генератора. Для получения нормированных условий измерения рукоятку вращают со скоростью 120 об/мин - после достижения этой скорости прибор сразу готов к работе. Контроль изоляции выполняют только на отключенных цепях. При транспортировании мегаомметр рассчитан на ударные воздействия с ускорением 30 м/с² при частоте 80-120 ударов в минуту, что важно для выездных работ и эксплуатации на объектах.

Преимущества применения

• автономная работа - питание от ручного генератора
• понятные диапазоны для практических задач - 0-200 кОм и 0-20 МОм
• точность измерений по классу - основная погрешность не более ±1% от длины шкалы
• готовность к измерению сразу после набора номинальной скорости
• варианты исполнения для удобства хранения и перевозки - крышка под провода или футляр
