Омметр ЭС0202/2

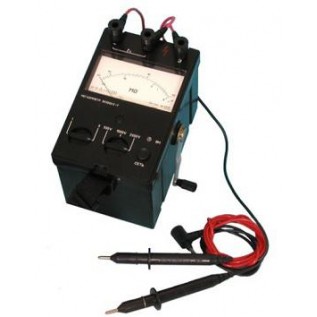

Мегаомметр ЭС0202/2 (ЭС 0202/2, ЭС-0202/2, ЕС0202/2, ЕС 0202/2, ЕС-0202/2, ЄС0202/2, ЄС 0202/2, ЄС-0202/2, ec0202/2, ec0202/2, ec-0202/2)

Предназначен для измерения сопротивления изоляции различных электроустройств не находящихся под напряжением.

Диапазон измерений 0-10000Мом, выходное напряжение 500±50В, 1000±100В, 2500±250В

Класс точности 15

Мегаомметры ЭС0202/2 предназначены для измерения сопротивления изоляции различных электроустройств не находящихся под напряжением.

Технические характеристики

Условное обозначение, вид поставки и код ОКП приведены в табл.1.

Таблица 1.

Таблица 2.

Класс точности 15, выраженный в виде относительной погрешности по ГОСТ8.401-80. Пределы допускаемых значений основной относительной погрешности равны ±15% от измеряемого значения. Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202/2 вызванной протеканием в измерительной цепи токов промышленной частоты 500 мкА, не должны превышать пределов основной относительной погрешности.

Время установления показаний не превышает 15 с. Режим работы мегаомметров ЭС0202/2 прерывистый: измерение – 1 мин, пауза – 2, мин. Питание мегаомметра ЭС0202/2 осуществляется от сети переменного тока напряжением (220В) В частотой (50±1)Гц, а также от встроенного электромеханического генератора. Энергопотребление от сети переменного тока, не более 10 В·А. Скорость вращения рукоятки генератора должна быть (120 - 144) оборотов в минуту.
Мегаомметры ЭС0202/2 сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50°С и относительной влажности 90% при температуре +30°С. Рабочее положение - горизонтальное расположение плоскости шкалы. Масса мегаомметра без комплекта шнуров, не более 2,2 кг. Габаритные размеры мегаомметров ЭС0202/2 166х130х200 мм.
