Омметр Е6-3

Е6-3

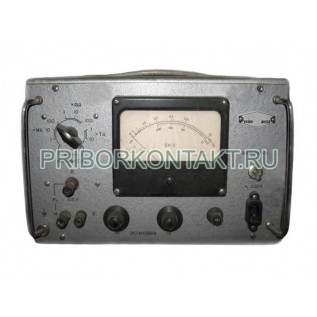

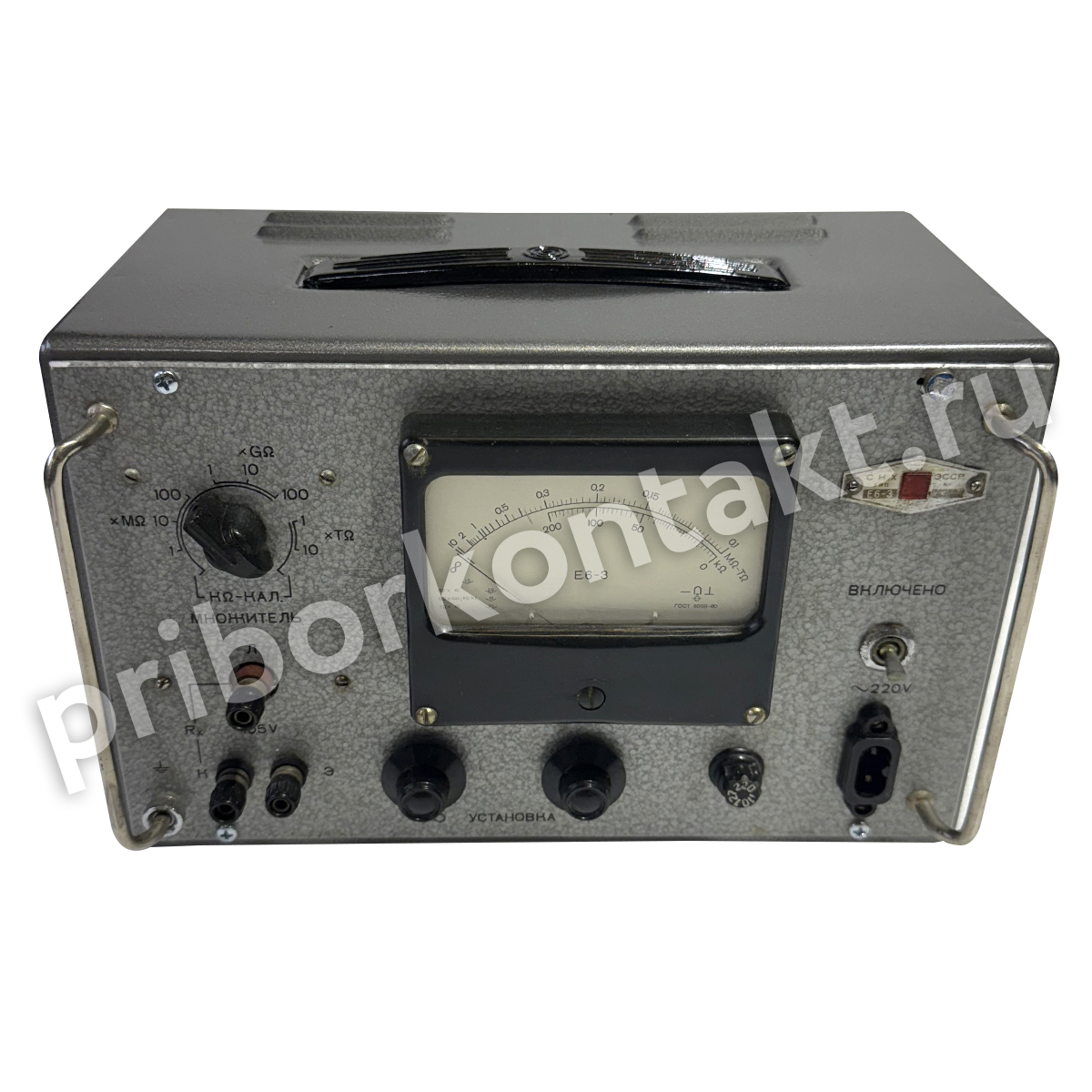

Тераомметр ламповый Е6-3

Также этот прибор может называться: Е63, Е6 3, Э6-3, Э63, Э6 3, Є6-3, Є63, Є6 3, Е6-з, Е6з, Е6 з, e6-3, e63, e6 3.

Е6-3 тераомметр ламповый предназначен для измерения сопротивления электрических проводников и изоляторов.

С дополнительными электродами Е6-3 может быть также использован для измерения объемного и поверхностного удельного сопротивления электроизоляционных материалов.

Сфера применения: лабораторные и цеховые условия.

Технические характеристики Е6-3:

Пределы измерения сопротивлений от 10 кОм до 10 ТОм разбиты на поддиапазоны:

- 0 - 0,1 МОм - 1 МОм - 10 МОМ - 100 МОм;

- 1 ГОм - 10 ГОм - 100 ГОм;

- 1 ТОм - 10 ТОм.

Шкалы - кОм×1; МОм×1; МОм×10; МОм×100; ГОм×1; ГОм×10; ГОм×100; ТОм×1; ТОм×10.

Основная погрешность измерения сопротивлений Е6-3, выраженная в процентах от максимальной длины шкалы:

- на пределах 1 кОм; 1 МОм; 10 МОм; 100 МОм; 1 ГОм - не более ±1,5%;

- на пределе 10 ГОм - не более ±2,5%;

- на пределах 100 ГОм и 1 ТОм - не более ±10%;

- на пределе 10 ТОм - не более ±20%.

Дополнительная погрешность измерения сопротивлений при изменении температуры окружающего воздуха от +10° С до +15° С и от +20° С до +35° С на каждые 10° С изменения температуры:

- для всех пределов измерения до 10 ГОм включительно - не более ±1%;

- для пределов 10 ГОм; 1 ТОм и 10 ТОм - не более ±4%.

Время успокоения тераомметра Е6-3:

- для всех пределов измерения до 1 ТОм включительно - не более 4 сек;

- для предела 10 ТОм - не более 15 сек.

Напряжение на зажимах (измерительное напряжение) - 105 В.

Частота сети - от 45 Гц до 55 Гц.

Напряжение сети - 220 В.

Потребляемая мощность - не более 40 В·А.

Габаритные размеры - 308×194×216 мм.

Вес прибора - 8 кг.

Тераомметры Е6-3 состоят из входного делителя, балансного усилителя постоянного тока со стрелочным индикатором и блока питания.

Измеряемое сопротивление присоединяется к известному калиброванному сопротивлению, образуя делитель напряжения, подключенный к стабилизированному источнику напряжения. Падение напряжения на калиброванном сопротивлении, зависящее от величины измеряемого сопротивления, усиливается балансным усилителем постоянного тока и измеряется индикаторным прибором ИП (микроамперметр на 100 мкА типа М-24), шкала которого проградуирована в соответствующих единицах сопротивления.
