Р4015

Мера сопротивления Р4015 (Р 4015, Р-4015, p4015, p 4015, p-4015)

Предназначена для работы в цепях постоянного и переменного токов в качестве образцовых и рабочих мер электрического сопротивления.
Номинальное сопротивление 10⁵Ом

Класс точности 0,005

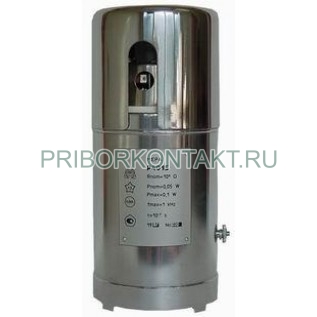

Катушка сопротивления Р4015

Меры сопротивления Р4015 предназначены для работы в цепях постоянного и переменного токов в качестве образцовых и рабочих мер электрического сопротивления в рабочих условиях применения:

температура окружающего воздуха (20±5) °С; относительная влажность воздуха от 25 до 80 %; атмосферное давление 84-106,7 кПа, (630-800 мм рт. ст.). Вид климатического исполнения УХЛ4.1 по ГОСТ 15150-69, но для температуры окружающего воздуха (20±5) °С.

Мера электрического сопротивления Р4015 относится к невосстанавливаемым, одноканальным, однофункциональным изделиям.

Основные параметры и коды ОКП мер Р4015 приведены в табл.1. Габаритные размеры мер Р4015, мм, не более 115x125x260. Масса мер, кг, не более 1,8.

Допускаемое отклонение действительного значения сопротивления мер Р4015 от номинального значения в нормальных условиях применения при номинальном напряжении (мощности) при первичной поверке (при выпуске с предприятия-изготовителя) не превышает ±0,005 %.

Нормальные условия применения:

температура окружающего воздуха (20±0,5) °С, (293+0,5) К; относительная влажность воздуха от 25 до 80 %; атмосферное давление воздуха 84-106,7 кПа (630-800 мм рт.ст.) Допускаемое изменение сопротивления мер в процентах за год (го­довая нестабильность) не превышает ±0,005.

Предельные значения постоянной времени τ мер Р4015 при трехзажимном включений на верхнем пределе частотного диапазона 1000Гц соответствуют указанным в табл.1. Предел допускаемой дополнительной погрешности мер при работе на переменном токе, вызванной изменением частоты от нуля до верхнего предела частотного диапазона 1000Гц (1592Гц) (частотная погрешность), при трехзажимном включении по абсолютной величине не превышает 0,005%.

Предел допускаемой дополнительной погрешности мер Р4015, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления Rmax не превышает ±0,005 %.

При любой температуре в пределах рабочих условий применения, указанных выше, отклонение действительного значения сопротивления мер от значения сопротивления R_t при температуре t °С, определен­ного по формуле (1), выраженное в процентах от номинального значения, при номинальной мощности (напряжении) не превышает ±0,002:

R_t + ... [...10⁶(t -20) +....10^-6 (t -20)²] Ом (1)

Предел допускаемой дополнительной погрешности мер Р4015 в процентах от номинального значения не превышает ±0,005 при изменении мощности рассеяния от номинального до любого значения, не превышающего максимальную мощность по табл. 1 при нормальных условиях применения, и установившемся состоянии теплового равновесия.

Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями мер выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50Гц действующее значение которого равно 1,5 кВ, или напряжения постоянного тока, равного по значению амплитуде переменного испытательного напряжения.

Электрическое сопротивление изоляции Rиз в омах между корпусом и экраном и между экраном и изолированными по постоянному току электрическими цепями в рабочих условиях применения, указанных выше не менее значений, указанных в табл.1. Норма средней наработки до отказа должны быть не менее 2500 Ч в рабочих условиях применения. Полный средний срок службы мер Р4015 не менее 10 лет. Установленная безотказная наработка - 2000 ч в рабочих условиях применения. Содержание серебра - 0,06 г, палладия - 0,0128 г.

Таблица 1.
