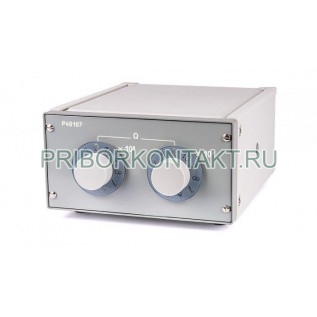

Магазин сопротивления Р40107

Магазин сопротивления электрического Р40107

Р40107 - высокоомный магазин электрического сопротивления для применения в качестве многозначной меры в цепях постоянного тока. Прибор рассчитан на точное воспроизведение сопротивлений в области 10⁷ Ом и 10⁸ Ом с нормируемой погрешностью и стабильностью. Модель встречается под обозначениями Р 40107 и Р-40107.

Назначение и области применения

Магазин Р40107 используют в метрологических лабораториях и на испытательных стендах для поверки и калибровки омметров, электрометров, измерительных преобразователей, а также при настройке высокоомных измерительных цепей. Устройство работает в цепях постоянного тока и применяется как многозначная мера сопротивления при проверке точности и дрейфа измерительных каналов.

Функции и особенности

• Воспроизведение сопротивления постоянному току декадным набором значений.
• Две декады с номиналами одной ступени 10⁷ Ом и 10⁸ Ом.
• Класс точности 0,02, допускаемое отклонение от номинала при нормальных условиях не превышает ±0,02%.
• Нормирована дополнительная погрешность от температуры - не более ±0,02%.
• Нестабильность (изменение сопротивления за год) - не более ±0,02%.
• Исполнение УХЛ4.1 по ГОСТ 15150-69.
• Восстанавливаемое, ремонтируемое, однофункциональное изделие.

Технические характеристики

Условия эксплуатации и метрологические допуски

Рабочие условия применения: температура окружающего воздуха от 15 до 311°С, относительная влажность от 25 до 90%, атмосферное давление 84-106,7 кПа (630-800 мм рт.ст.). Нормальные условия, при которых обеспечивается отклонение не более ±0,02%: температура (20±0,5)°С, относительная влажность 25-80%, атмосферное давление 84-406,7 кПа (630-800 мм рт.ст.), постоянный ток, а также напряжение или мощность не выше номинальных значений для включенной ступени.

Предел допускаемой дополнительной погрешности от изменения температуры между областью нормальных условий и смежной областью рабочих условий - не более ±0,02%. Допускаемое изменение сопротивления за год (нестабильность) - не более ±0,02%.

Надежность и ресурс

• Норма средней наработки на отказ с учетом регламентированного обслуживания - не менее 8000 ч (для рабочих условий).
• Установленная безотказная наработка - не менее 650 ч в рабочих условиях.
• Критерий отказа - изменение действительного значения сопротивления более ±0,02%.
• Среднее время восстановления работоспособного состояния - 4 ч.
• Полный средний срок службы - не менее 10 лет.
• Содержание серебра - 3,13 г.

Конструкция и эксплуатационные особенности

Р40107 выполнен как двухдекадный магазин с дискретной установкой высокоомных сопротивлений. При работе важно соблюдать ограничения по напряжению на магазине при включении ступеней: до 0,6 кВ для декады 10⁷ Ом и до 0,2 кВ для декады 10⁸ Ом. Высокое сопротивление изоляции (не менее 5·10¹³ Ом) снижает утечки и повышает воспроизводимость результата при измерениях в области больших сопротивлений.

Преимущества применения

• Работа в области 10⁷-10⁸ Ом с классом точности 0,02.
• Нормированные допуски по температурной составляющей и годовой нестабильности - по ±0,02%.
• Высокая изоляция корпуса относительно цепи - не менее 5·10¹³ Ом.
• Ремонтопригодная конструкция и нормированные показатели надежности.
• Компактные габариты 215х140х280 мм при массе не более 3 кг.
