Мера индуктивности Р593

Меры индуктивности Р593 (Р-593, Р 593, p 593, p-593, p593)

Предназначены для применения в качестве элементов измерительных схем переменного тока частотой от 1кГц до 10000кГц.
Номинальные значения индуктивности мер 0,01мкГн-100мГн
Класс точности 1; 2; 5

Меры индуктивности Р593 (в дальнейшем - меры) однозначные предназначены для применения в качестве элементов измерительных схем переменного тока частотой от 1 до 10000 кГц.

Меры индуктивности Р593 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при 25°С.

Технические данные

Меры индуктивности Р593 соответствуют ГОСТ 21175-75. Номинальные значения индуктивности мер (L), классы точности (К), нормальные частоты (f), фиксированные частоты аттестации, значения максимального тока (I), значения максимального рабочего напряжения (U), наименьшие значения добротности (Q) при частотах f указаны в табл.1. Предел допускаемой основной погрешности, выраженный в процентах от номинального значения индуктивности мер, равен классу точности при следующих нормальных условиях:

температура окружающего воздуха (20±5)°С;

относительная влажность воздуха (65±15)%;

частота нормальная;

значение тока не более максимального с синусоидальной формой кривой и коэффициентом искажения не более 5%;

отсутствуют внешние электрические и магнитные поля, кроме поля Земли.

Погрешность аттестации мер по индуктивности с учетом вышеприведённых требований, указана в табл.2 при условии отклонения частот не более чем на ±0,5%.

Погрешность определения добротности (δ) в процентах или сопротивления переменному току (Δ) в омах с учетом нормальных условий (указанных выше) не превышает:

δ=± ( 0,005Q + 2); (1)

Δ = ± (0,02R + 0,001), (2)

где Q - измеренная добротность меры,

R - измеренное сопротивление меры переменному току, Ом.

Добротность меры Р593 вычисляется по формуле:

Q = (2π·f·L)/R, (3)

где f - частота измерения, Гц;

L - измеренное значение индуктивности, Гн.

Дополнительная погрешность мер Р593 по индуктивности, вызванная отклонением температуры окружающего воздуха от указанной в нормальных условиях до любой температуры в рабочей области температур, не превышает на каждые 10°С изменения температуры половины предела допускаемой основной погрешности.

Изменение сопротивления мер Р593 переменному току или добротности , вызванное отклонением температуры окружающего воздуха от указанной в нормальных условиях до любой температуры в рабочей области температур, не превышает на каждые 10°С изменения температуры значений, выражаемых зависимостями: ±(0,06R + 0,001)Ом; ±0,06 Q соответственно.

Собственная емкость мер Р593 с номинальными значениями индуктивности более 1мкГн не превышает 15пФ. Габаритные размеры, мм, не превышают:

диаметр 100, высота 150 - для L ≥ 1мкГн;

диаметр 40, высота 160 - для L ≤ 0,3мкГн;

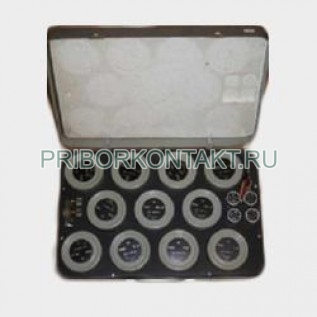

490 х 335 х 185 - чемодана для укладки мер.

Масса каждой меры на превышает 0,7кг.
Масса набора мер Р593 с чемоданом не превышает 15 кг.

Таблица 1.

Таблица 2.
