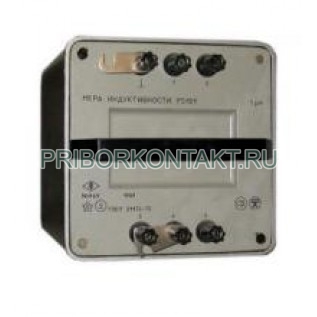

Мера индуктивности Р5104

Р5104

Мера индуктивности Р5104 (Р 5104, Р-5104, p5104, p 5104, p-5104)
Предназначена для применения в качестве элемента измерительных схем переменного тока частотой от 0,08 до 100кГц.
Номинальное значение индуктивности 50мкГн
Класс точности 0,1
Фиксированные частоты аттестации 1кГц; 10кГц; 50кГц; 100кГц

Меры индуктивности Р5104 однозначные предназначены для применения в качестве элементов измерительных схем переменного тока частотой от 0,08 до 100кГц. Область применения - лаборатории научно- исследовательских институтов, промышленных предприятий и метрологические службы Госстандарта.
Мера индуктивности Р5104 – (общепромышленное и экспортное исполнения) предназначена для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при 25 °С ;
Мера индуктивности Р5104-04.1 – (общеклиматическое исполнение) предназначена для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 1 до 40 °С и относительной влажности до 80 % при 25 °С (ГОСТ 15150-69).

Технические данные

Номинальные значения индуктивности (L), классы точности (К), фиксированные частоты аттестации (f), значения максимальных токов (I),максимальных рабочих напряжений (U) и сопротивлений постоянному току (R) мер указаны в табл.1.
Предел допускаемой основной погрешности, выраженный в процентах от номинального значения индуктивности меры Р5104 , равен величине, определяемой по формуле:
δ = ± К
где К - класс точности меры.
Нормальные условия применения меры индуктивности Р5104:
температура окружающего воздуха: (20 ± 2)°С;
относительная влажность окружающего воздуха 30-80 %;
атмосферное давление 84-106 кПа (650-800 мм.рт.ст.);
нормальная частота (1 ± 0,1) кГц;
значение тока не более максимального ;
форма кривой синусоидальная с коэффициентом искажения не более 5 % ;
отсутствие внешних электрических магнитных полей, кроме поля Земли.
Погрешность определения значения индуктивности меры индуктивности Р5104 з процентах от номинального значения соответствует указанной в табл.2. Значение добротности меры с номинальным значением индуктивности 50мГн при нормальной частоте не менее 2.
Предел допускаемой дополнительной погрешности меры индуктивности Р5104, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С изменения температуры, равен:
0,5 предела допускаемой основной погрешности для меры Р5104 классов точности 0,1-2;
пределу допускаемой основной погрешности для меры Р5104 класса точности 0,05;
1,5 предела допускаемой основной погрешности для мер класса точности 0,02.
Емкость между изолированной электрической цепью и корпусом меры Р5104 не превышает 120 пФ. Габаритные размеры и масса меры не превышают указанных в табл.3.

Таблица 2.

Таблица 3.
