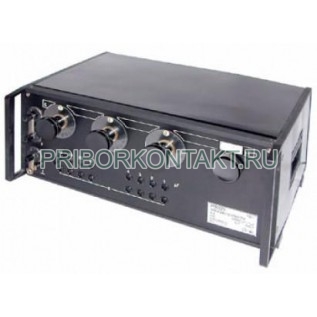

Магазин емкости Р5025 (Р-5025, Р 5025, p5025, p 5025, p-5025) - переносная прецизионная декадная мера емкости для настройки, поверки и сборки измерительных схем. Прибор применяется как эталонный элемент или как часть измерительных цепей переменного тока в широком частотном диапазоне, обеспечивая дискретную установку емкости по декадам с заданными классами точности.

Назначение и применение

• использование в качестве меры емкости при поверке и калибровке измерителей LCR и мостов переменного тока
• формирование емкостных плеч измерительных мостов и компенсационных схем
• подбор и имитация емкостных нагрузок в лабораторных и стендовых испытаниях
• работа в измерительных цепях переменного тока частотой от 40 Гц до 40 кГц

Функции и особенности

• шесть декад емкости с дискретной установкой значения
• двухзажимное и трехзажимное включение с экранированием (снижение влияния паразитных емкостей)
• нормирование тангенса угла потерь для разных декад
• нормирование рабочих частотных областей отдельно по каждой декаде
• контроль допустимого рабочего напряжения в зависимости от частоты и выбранной декады

Технические характеристики

Декады и диапазоны установки

Рабочие частоты по декадам

Рабочие области заданы в кГц (в виде характерных точек диапазона) отдельно для каждой декады:

• 0,0001-0,0011 мкФ: 0,04-1-15-40 кГц
• 0,001-0,009 мкФ: 0,04-1-15-30 кГц
• 0,01-0,09 мкФ: 0,04-1-10-20 кГц
• 0,1-0,9 мкФ: 0,04-1-2,5-5 кГц
• 1-10 мкФ: 0,04-1-2,5 кГц
• 10-100 мкФ: 0,04-0,5-1 кГц

Погрешность (основная)

Предел допускаемой основной погрешности выражен в процентах от номинального значения емкости.

• для декад 0,0001-0,0011; 0,001-0,009; 0,01-0,09; 0,1-0,9 мкФ:

δ₁ = ±0,1(1 + 0,0032/С) %, где С - числовое значение емкости в мкФ.

• для декад 1-10 и 10-100 мкФ:

δ₂ = ±0,5 %.

Потери

Тангенс угла потерь не превышает:

• 2·10^-3 - для декад 0,0001-0,0011 мкФ и 0,001-0,009 мкФ
• 1·10^-3 - для декад 0,01-0,09 мкФ и 0,1-0,9 мкФ
• 5·10^-3 - для декад 1-10 мкФ и 10-100 мкФ

Допустимое рабочее напряжение

• для декад 0,0001-0,0011; 0,001-0,009; 0,01-0,09; 0,1-0,9 мкФ: не более 100 В при f ≤ 10 кГц и 30 В при f > 10 кГц
• для декад 1-10 мкФ и 10-100 мкФ: не более 7 В

Начальная (паразитная) емкость

Начальная емкость зависит от схемы включения и подключения экрана:

• двухзажимное включение (экран подключен к выводу "1"): не более 220 пФ (зажимы "1"-"2'") и 110 пФ (зажимы "1"-"2")
• трехзажимное включение (эквипотенциальность вывода "1" экрану): не более 120 пФ (зажимы "1"-"2'") и 80 пФ (зажимы "1"-"2")

Дополнительные погрешности

• при отклонении частоты от границы нормальной области до любой частоты в смежной части рабочей области - не превышает предела допускаемой основной погрешности
• при изменении температуры от нормальной до любой в пределах 1-40°С на каждые 10°С:

• для декад 0,0001-0,0011; 0,001-0,009; 0,01-0,09; 0,1-0,9 мкФ - не превышает предела допускаемой основной погрешности
• для декад 1-10 и 10-100 мкФ - не превышает 0,4 предела допускаемой основной погрешности

Нормальные условия определения основной погрешности

• температура 20±2°С
• относительная влажность 65±15%
• атмосферное давление 100000±4000 Па (750 мм рт.ст.)
• частота - любая в пределах нормальной области
• рабочее напряжение - не более указанного
• внешние магнитные поля отсутствуют (кроме поля Земли)
• включена только поверяемая декада
• начальная емкость исключена из результатов измерения

Условия эксплуатации

• Р5025 (умеренный климат): закрытые отапливаемые помещения, температура 10-35°С, влажность до 80% при 25°С
• Р5025 Т 4.1 (тропическое исполнение): закрытые помещения с кондиционированным или частично кондиционированным воздухом, температура 10-35°С, влажность до 80% при 25°С; допускается крайне редко и не более 6 ч работа при 1-40°С без конденсации влаги

Преимущества

• широкий диапазон установки емкости до 111,0001 мкФ при декадной дискретности
• точные декады класса 0,1 для малых емкостей и стабильная декадная структура
• экранирование и возможность трехзажимного включения для уменьшения влияния паразитных емкостей
• нормированные потери и рабочие частоты по декадам - удобная привязка к реальным измерительным задачам
• контроль рабочего напряжения и защита методики измерений от перегрузки по напряжению
