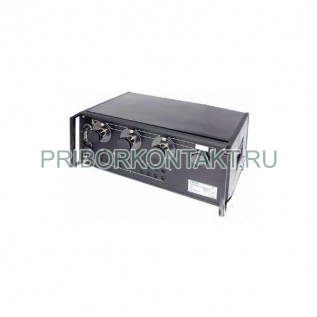

Магазин емкости Р523

Также этот прибор может называться: Р-523, Р 523, p523, p-523, p 523.

Р523 магазин емкости предназначенный для включения в измерительные схемы переменного тока в качестве набора электрической емкости определенной величины.

Магазины емкости Р523 конструктивно выполнены в металлических корпусах и применяются в лабораторной и цеховой практике.

Технические характеристики Р523:

Класс точности - 0,5.

Частота переменного тока - от 40 Гц до 1500 Гц.

Верхний предел емкости - 1,11 мкФ.

Три декады - 10×0,1 мкФ; 10×0,01 мкФ; 10×0,001 мкФ.

Основная погрешность - не более (0,5+0,0015/С)%, где С - включенная емкость в мкФ.

Изменение емкости магазина, вызванное изменением температуры в пределах от +15° С до +10° С или от +25° С до +35° С - не более половины значения основной погрешности.

Погрешность от изменения частоты в пределах от 800 Гц до 40 Гц и от 1000 Гц до 1500 Гц - не более половины значения основной погрешности.

Рабочее напряжение - не более 300 В.

Реактивная мощность - 100 В·А.

Номинальная емкость одной ступени нижней декады - 0,001 мкФ.

Начальная емкость магазина - не более 60 пкФ.

Тангенс угла диэлектрических потерь - не более 1/200 основной погрешности, выраженной в процентах.

Испытательное напряжение:

- между зажимами токоведущих цепей - 750 В;

- между электрическими цепями и экраном - 2 кВ.

Сопротивление изоляции - не менее 100 МОм.

Подключение в схему - при помощи двух пар контактных выводов.

Габаритные размеры магазинов Р523 - 350×180×168 мм.

Масса - не более 7 кг.

Для экранирования зажимов магазин Р523 снабжен металлическими колпачками.

Условия эксплуатации Р523:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
