Описание товара

К509

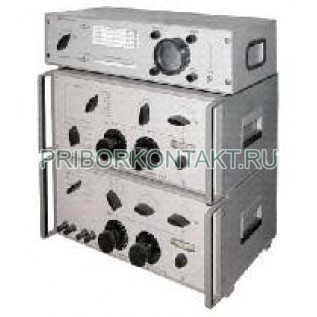

Комплект измерительный К509 (потенциометр переменного тока) (К-509, К 509, k509, k 509, k-509)
Для измерений составляющих комплексных сопротивлений фазовых углов, а также э. д. с, напряжений и других параметров напряжения переменного тока, которые могут быть преобразованы в пропорциональные им э.д.с. или напряжения в диапазоне частот от 40Гц до 10000Гц.
В потенциометр встроен делитель напряжения с номинальными значениями тока 1,5мА, входных напряжений 1,5В; 3В; 7,5В; 15В: 30В; 75В; 150В; 300В; 600В и выходного напряжения 1,5В.
Класс точности: 0,1; 0,04; 0,25; 0,5; 1; 0,4; 0,6; 1,5

Комплект измерительный К509 предназначен для измерений составляющих комплексных сопротивлений фазовых углов, а также э. д. с, напряжений и других параметров напряжения переменного тока, которые могут быть преобразованы в пропорциональные им э.д.с. или напряжения в диапазоне частот от 40Гц до 10000Гц.
По устойчивости к климатическим воздействиям Потенциометр переменного тока К509 соответствует ГОСТ 22261-76 (группа 2).
Класс точности прибора Комплекты измерительные К509 при разных частотах и соответствующие им допускаемые основные погрешности по каждой измерительной цепи в зависимости и от конечного (Хк) и отсчитываемого (Х) значений компенсирующего напряжения приведены в табл. 1.
Таблица 1.
Номинальная частота, Гц
Класс точности
Допускаемая основная погрешность
компенси-рующего напряжения (относительная), %
фазовая (абсолютная), рад
40Гц; 41Гц; 42Гц; 43Гц; 44Гц; 45Гц; 46Гц; 47Гц; 48Гц; 49Гц; 50Гц; 51Гц; 52Гц; 53Гц; 54Гц; 55Гц; 56Гц; 57Гц; 58Гц; 59Гц; 60Гц
0,1/0,04
± [0,1+0,04
(Хк/Х-1)]
± 0,002
100Гц; 150Гц; 200Гц
0,25/0,1
± [0,25+0,1
(Хк/Х-1)]
±0,005
400Гц; 1000Гц
0,5/0,2
± [0,5+0,2
(Хк/Х-1)]
±0,005
2000Гц; 4000Гц
1/0,4
± [0,1+0,4
(Хк/Х-1)]
±0,010
10000Гц
1,5/0,6
± [1,5+0,6
(Хк/Х-1)]
±0,015
Для расширения пределов компенсирующею напряжения на частотах 40-60 Гц в потенциометр встроен делитель напряжения с номинальными значениями тока 1,5 мА, входных напряжений 1,5В; 3В; 7,5В; 15В: 30В; 75В; 150В; 300В; 600В и выходного напряжения 1,5 В.
Изменение показаний прибора Комплект измерительный К509, вызванное отклонением температуры окружающего Воздуха от нормальной до любой (в пределах рабочего диапазона) на каждые 10 К, не превышает половины допускаемой основной погрешности на частотах от 2000 до 10000 Гц.
Габаритные размеры и масса прибора Комплект измерительный К509 приведены в табл. 2.
Таблица 2.
Наименование блока
Габаритные размеры, мм
Масса, кг
Измерительный блок синфазной цепи типа К516
490 х 385 х 210
12
Измерительный блок квадратурной цепи типа К517
14
Питающий трансформатор И57
320 х 220 х 180
8
Наработка на отказ не менее 3000 ч.
Прибор Комплект измерительный К509 соответствует ТУ 25-04.3090-76.
