Измеритель тока Щ41160

Измеритель тока короткого замыкания Щ41160

Щ41160 - цифровой измеритель тока однофазного короткого замыкания в цепи фаза-нуль. Прибор рассчитан на работу в сетях переменного тока 380/220 В частотой 50 Гц с глухозаземленной нейтральной точкой питающего трансформатора и углом сдвига фаз 30°±25°. Обозначения: Щ 41160, Щ-41160.

Назначение и применение

• Измерение тока однофазного КЗ (фаза-нуль) в сетях 380/220 В, 50 Гц.
• Контроль параметров цепи петли фаза-нуль при наладке и проверке электроустановок.
• Применение в эксплуатационных и лабораторно-цеховых условиях, где требуется оценка возможного тока КЗ.

Функции и особенности

• Измерение тока однофазного короткого замыкания в диапазоне 10-1000 А.
• Нормирование влияния угла сдвига фаз: дополнительная погрешность при изменении угла в пределах 30°±25° - не более половины предела допускаемой основной погрешности.
• Сохранение информации при отключении от сети.
• Быстрый ввод в работу - время установления рабочего режима не более 5 мин.

Технические характеристики

Исполнения и коды ОКП

Условия эксплуатации и надежность

• По условиям эксплуатации и транспортирования - группа 4 по ГОСТ 22261-82, с расширенным диапазоном рабочих температур от -30 до +40°С.
• По условиям эксплуатации - исполнение 0, категория 4.1 по ГОСТ 15150-69.
• Режим работы: непрерывно 8 ч, с перерывом до повторного включения не менее 15 мин.

Конструкция и эксплуатация

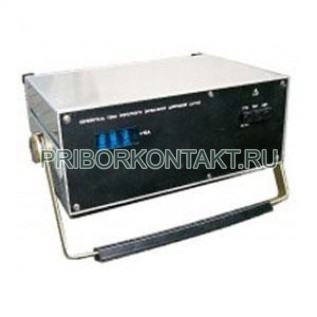

Щ41160 выполнен как автономный цифровой прибор с сетевым питанием 220 В. В процессе измерений учитывается влияние фазового сдвига в сети (30°±25°), а требования к дополнительной погрешности в этой области нормированы. Информация сохраняется при отключении питания, что удобно для фиксации результатов в полевых и цеховых проверках.

Преимущества

• Диапазон 10-1000 А закрывает типовые задачи контроля тока однофазного КЗ в сетях 380/220 В.
• Нормированная погрешность с учетом диапазона и измеренного значения по формуле δ = ±(10 + 1[ Jк/J - 1 ]), %.
• Быстрый выход на режим (до 5 мин) и длительная работа без остановки (8 ч).
• Сохранение данных при отключении от сети.
