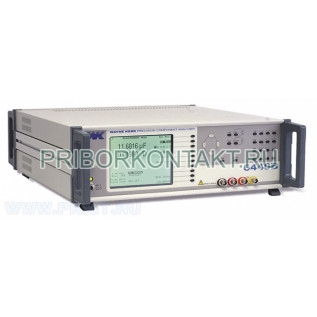

WK 6430B

Анализаторы компонентов прецизионные WK6430В, WK6440В предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь) в диапазоне частот от 0 до 3 МГц.

Принцип действия анализаторов компонентов основан на определении значений тока и напряжения на объекте измерения. Измеренные ток и напряжение преобразуются в цифровую форму. На основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала, процессор вычисляет электрические характеристики измеряемого объекта.

Анализаторы компонентов предоставляют следующие возможности для проведения измерений, вывода на дисплей и контроля:
-измерения на фиксированной частоте;
-многочастотные измерения в соответствии с количеством частот, определенных пользователем;
-вывод на дисплей результатов измерений;
-определение резонансных частот компонентов или контура;
-вывод на дисплей расхождения с установленным номинальным показателем для компонента;
-вывод на дисплей результатов измерений либо в виде абсолютных величин, либо в виде процентного расхождения с определенным номинальным показателем;
-вывод на дисплей соответствующей гистограммы с целью упрощения настройки изменяемых компонентов;
-вывод результатов измерений на принтер;
-логарифмическое или графическое представление параметров компонента
или контура в пределах определенного пользователем диапазона частот (с функцией анализа);
-вывод графического отображения результатов на принтер;
-сортировка компонентов (по отдельному заказу).

Анализаторы компонентов выпускаются в 2 модификациях, различающихся между собой диапазонами частот, в которых проводятся измерения, наличием дополнительных функций.
Основная область применения – измерения в радиоэлектронике.
