Амперметр лабораторный М95

М95

Микроамперметр М95

Также этот прибор может называться: М-95, М 95, m95, m-95, m 95.

М95 микроамперметр магнитоэлектрический с многопредельными взаимозаменяемыми шунтами Р4 предназначается для измерения тока и напряжения в цепях постоянного тока.

Микроамперметры М95 представляют собой переносные приборы на растяжках и применяются в основном при радиоизмерениях в лабораторной и цеховой практике.

Технические характеристики М95:

Пределы измерения:

- основные - 0,1 мкА; 1 мкА; 10 мкА;

- дополнительные - 1 мкА; 10 мкА; 100 мкА; 5,5 мВ; 0,5 мВ.

Класс точности:

- на пределах 1 мкА и 10 мкА - 1,0;

- на пределе 0,1 мкА - 1,5.

Включение - непосредственное; с наружным шунтом Р4.

Шунт Р4 расширяет основной предел измерения в 1-5-10-50-100-500-1000 раз.

Погрешность подгонки сопротивления шунтов, выраженная в процентах от номинального сопротивления - не более ±0,2%.

Влияние температуры на каждые 10° С - не более ±1%.

Влияние внешнего магнитного поля напряженностью 400 А/м - не более ±1%.

Сопротивление микроамперметра М95 на различных пределах измерений и в положении переключателя «Наружный шунт» указано в таблице:

Длина шкалы М95 - 140 мм.

Шкала разделена на 100 делений для приборов с основным пределом измерения 1 мкА и 10 мкА и 50 делений - для приборов с основным пределом измерения 0,1 мкА.

Освещение указателя - лампой 6,3 В, 0,25 A с резьбовым цоколем.

Питание осветительного устройства - от сети переменного тока напряжением 127 В или 220 В; от постоянного или переменного тока напряжением 6 В.

Испытательное напряжение изоляции - 2 кВ.

Сопротивление изоляции электрических цепей при температуре от +15° С до +25° С и относительной влажности до 80% - более 10⁹ Ом.

Сопротивления внешней цепи на пределе измерения:

- 0,1 мкА - от 120 кОм до ∞;

- 1 мкА - от 0 до ∞;

- 5 мВ - от 0 до 200 кОм;

- 1 мкА - от 3 кОм до ∞;

- 10 мкА - от 0 до ∞;

- 5 мВ - от 0 до 35 кОм;

- 10 мкА - от 30 Ом до ∞;

- 100 мкА - от 0 до ∞;

- 0,5 мВ - от 0 до 200 Ом.

Время успокоения при сопротивлениях внешней цепи - не более 4 с.

Габаритные размеры М95 - 213×270×122 мм.

Масса микроамперметра - не более 3,6 кг.

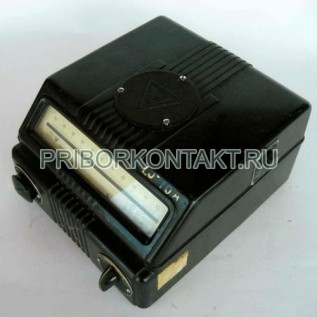

Микроамперметр М95 оформлен в прямоугольном пластмассовом корпусе со скошенной передней частью.

На передней стороне корпуса закреплены переключатель пределов измерения и контактная колодка для переключения напряжения питания осветительного устройства.

На задней стороне корпуса смонтированы два зажима для включения прибора в измерительную схему, зажим экрана и штепсельная колодка для подвода напряжения к осветительному устройству.

Вращающий момент в микроамперметрах М95 создается взаимодействием постоянного тока, проходящего по обмотке рамки, с магнитным потоком постоянного магнита. Противодействующий момент создается растяжками, служащими для крепления рамки, а также для подвода тока к ней. На оси рамки укреплен держатель с зеркалом. Луч света от лампочки проходит через систему линз и зеркал, падает на зеркало подвижной части и, отражаясь, попадает на шкалу прибора. Успокоение подвижной части прибора достигается за счет токов, индуктированных в обмотке рамки. Для установки светового указателя на нуль служит корректор, головка которого находится на правой стороне корпуса прибора.

Условия эксплуатации М95:

Температура окружающего воздуха - от -15° С до +35° С.

Относительная влажность при +30° С - до 80%.

Температура окружающего воздуха для исполнения М95Т - от +10° С до +45° С.

Относительная влажность для исполнения М95Т при +35° С - до 95%.
