Амперметр лабораторный Д5096

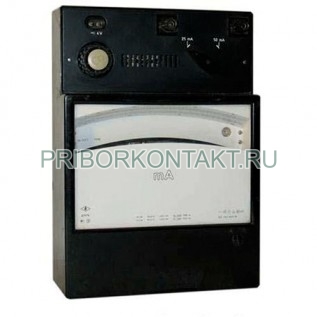

Миллиамперметр Д5096 (Д 5096, Д-5096)

Предназначен для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов.
Конечное значение диапазона измерений 5мА; 10мА

Амперметры Д5096, миллиамперметры Д5096 предназначены для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов.

Миллиамперметр Д5096 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

Миллиамперметр Д5096-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.

Технические данные

Миллиамперметры Д5096 соответствуют классу точности 0,1 по ГОСТ 8711-78. Основные параметры прибора указаны в таблице.

Нормальные условия применения прибора Миллиамперметр Д5096:

температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;

относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);

ориентация прибора относительно магнитного поля Земли - любая;

внешнее магнитное поле (кроме поля Земли) практически отсутствует ;

ферромагнитное основание отсутствует;

коэффициент искажения формы кривой тока и напряжения не более 5 %:

частота - в пределах нормальной области;

напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;

коэффициент мощности - номинальный;

разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;

положение прибора - горизонтальное;

измерения проводить после установления рабочего режима.

Предел допускаемой основной погрешности прибора Миллиамперметр Д5096 в нормальной области частот и на постоянном токе равен ±0,1 % от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора, вызванной отклонением частоты от верхней границы нормальной области до любого значения частоты в рабочей области частот, равен ±0,1 % от конечного значения диапазона измерений.

Время установления показаний прибора Миллиамперметр Д5096 не превышает 3 с. Предел допускаемой дополнительной погрешности прибора, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.

Предел допускаемой дополнительной погрешности прибора Миллиамперметр Д5096, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.

Питание цепи освещения прибора Миллиамперметр Д5096 осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В. Для Миллиамперметра Д5096, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм. Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.
