Амперметр лабораторный М104

М104

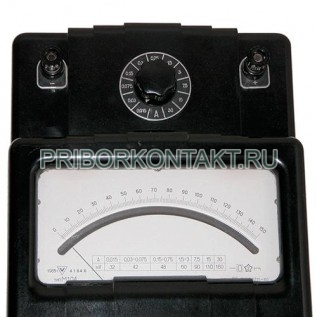

Амперметр М104

Также этот прибор может называться: М-104, М 104, М1-04, М1 04, m104, m-104, m 104.

М104 амперметр предназначается для измерения силы тока в цепях постоянного тока.

Амперметры М104 представляют собой переносные лабораторные многопредельные приборы магнитоэлектрической системы с непосредственным отсчетом, применяются в лабораторной и цеховой практике.

Технические характеристики М104:

Класс точности - 0,5; 0,2.

Пределы измерения - 0,015 А; 0,03 А; 0,075 А; 0,15 А; 0,3 А; 0,75 А; 1,5 А; 3 А; 7,5 А; 15 А; 30 А.

Изменение показаний амперметра, вызванное изменением температуры от нормальной на каждые 10° С - не более ±0,2% от верхнего предела измерения.

Изменение показаний амперметров М104 от влияния внешних магнитных полей напряженностью 5e - не более ±0,5% от верхнего предела измерения.

Падение напряжения:

- на пределах измерения 0,015 В, 0,03 В, 0,075 В, 0,015 В - от 32 мВ до 47 мВ;

- на пределах измерения 0,3 В, 0,75 В, 1,5 В, 3 В - от 48 мВ до 65 мВ;

- на пределах измерения 7,5 В, 15 В, 30 В - от 87 мВ до 175 мВ.

Испытательное напряжение изоляции между токоведущими частями и корпусом амперметра - 2 кВ.

Длина шкалы М104 - 140 мм.

Тип шкалы - зеркальная.

Количество делений - 150.

Материал стрелки - стекло.

Успокоение прибора - электромагнитное.

Время успокоения - не более 2 с.

Габаритные размеры - 200×300×120 мм.

Масса амперметра - не более 4,5 кг.

Измерительный механизм амперметра М104 состоит из подвижной рамки и магнитной системы. Магнитный узел состоит из двух постоянных магнитов, имеющих форму параллелепипеда, отлитых из никелеалюминиевого сплава. Для регулировки тока потребления измерительный механизм снабжен двумя магнитными шунтами.

Условия эксплуатации М104:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

Конструктивно М104 оформлен в пылезащищенном пластмассовом корпусе прямоугольной формы.
