Амперметр лабораторный ЭП2

ЭП2

ЭП2 амперметр, ЭП2 вольтметр

Также этот прибор может называться: ЭП-2, ЭП 2, ЕП2, ЕП-2, ЕП 2, ЄП2, ЄП-2, ЄП 2.

ЭП2 амперметр, ЭП2 вольтметр представляет собой переносной технический однопредельный прибор электромагнитной системы и предназначается соответственно для измерения тока и напряжения в цепях переменного тока частотой 50 Гц.

Амперметры ЭП2, вольтметры ЭП2 применяются для измерений с невысокой степенью точности в лабораторной и цеховой практике, а также при монтаже электро- и радиоустановок.

Технические характеристики ЭП2:

Класс точности - 1,5.

Пределы измерений - от 0 до 20 А; от 0 до 600 В.

Основная погрешность измерений при нормальной температуре - не более ±1,5% от верхнего предела измерения.

Изменение показаний прибора, вызванное изменением температуры окружающего воздуха на 10° С - не более ±1,2%.

Пределы измерения ЭП2:

Рабочее положение - горизонтальное.

Испытательное напряжение изоляции - 2 кВ.

Успокоение подвижной части прибора - магнитоиндукционное.

Форма стрелки - стержневидная.

Габаритные размеры - 165×165×95 мм.

Масса амперметра - 1,3 кг.

Условия эксплуатации ЭП2:

Температура окружающего воздуха - от -20° С до +50° С.

Относительная влажность - до 80%.

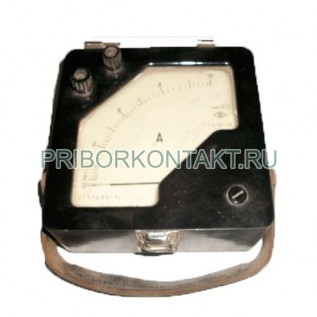

Амперметры, вольтметры конструктивно оформлены в пластмассовых корпусах прямоугольной формы с кожаной ручкой для переноски и со съемной верхней крышкой. Для устранения влияния внешних магнитных полей измерительный механизм заключен в экран.

Измерительный механизм ЭП2 состоит из круглой неподвижной катушки и двух расположенных внутри нее сердечников из пермаллоя или электротехнической стали, один из которых неподвижный, а другой укреплен вместе со стрелкой на подвижной оси. При прохождении тока по обмотке оба сердечника намагничиваются с одинаковой полярностью и, отталкиваясь друг от друга, создают вращающий момент. Противодействующий момент создается спиральной пружинкой.

Изготовитель гарантирует соответствие приборов ЭП2 требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
