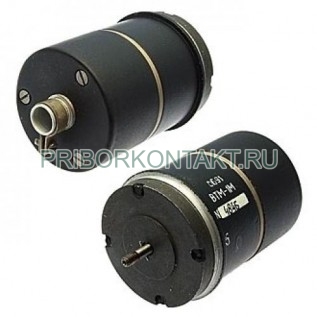

Фото Трансформатор ВТМ-1М
Артикул: ВТМ-1М

Описание товара:


Модель: vtm_1m
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
ВТМ-1М
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

ВТМ-1М

Трансформатор ВТМ-1М вращающийся (ВТМ1М, ВТМ-1-М, ВТМ 1 М, btm-1m, ВТМ 1М, ВТМ-1 М, ВТМ1-М, ВТМ1 М, btm1m, btm-1-m, btm 1 m, btm 1m, btm-1 m, btm1-m, btm1 m)
Трансформаторы ВТМ-1М вращающиеся служат в качестве элементов, преобразующих угол поворота какого-либо элемента в электрический сигнал, амплитуда которого пропорциональна либо синусу угла поворота, либо косинусу, либо самому углу, частота сигнала равна частоте питающей сети. Все вращающиеся трансформаторы имеют на статоре и на роторе по две распределённых обмотки, магнитные оси которых расположены в пространстве под углом 90° относительно друг друга.
Питание трансформатора вращающегося ВТМ-1М подаётся в обмотку, расположенную на том узле, который имеет 20 пазов. У вращающихся трансформаторов большого габарита таким узлом является ротор, а у трансформаторов малого габарита - статор.
Для удобства подключения в схемах, некоторые вращающиеся трансформаторы имеют выводы от средних точек обмоток. Эти машины могут быть применены в счётно-решающих устройствах и для создания высокоточных систем электрической синхронной связи в трансформаторном режиме.
Все выпускаемые вращающиеся трансформаторы предназначены для применения в условиях изменения температуры в широких пределах и значительных механических нагрузок.
Вращающийся трансформатор ВТМ-1М бесконтактный, встраиваемого исполнения предназначен для работы в качестве датчика углового положения.
Технические характеристики изделий трансформаторы ВТМ-1М вращающиеся:
Температура окружающей среды от -60°С до +50°С;
Относительная влажность воздуха до 98% при 20°С;
Многократные ударные нагрузки 58,8м/с2 при длительности удара 1мс-80мс;
Атмосферное давление пониженное 5,46кПа;
Вибрационные нагрузки в диапазоне частот 10Гц-200Гц с ускорением 58,8м/с2;
Номинальное напряжение возбуждения ВТМ-1М - 26В±1,3В;
Номинальная частота напряжения возбуждения - 400Гц;
Ток холостого хода - 43мА;
Погрешность отображения синусной зависимости - 1,00%;
Габаритные размеры:
- длина - 96мм;
- диаметр - 54мм;
Масса - 0,35кг;
Минимальная наработка ВТМ-1М при частоте вращения:
- не более 300об/мин. - 500ч.;
- от 300об/мин. до 3000об/мин. - 15000ч.;
Срок службы - 8 лет.
