Описание товара

ВТ-5

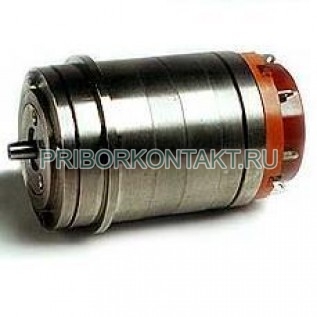

Трансформатор ВТ-5 вращающийся (ВТ5, ВТ 5, bt-5, bt5, bt 5)
Трансформаторы ВТ-5 вращающиеся предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы вращающиеся ВТ-5подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики трансформаторов ВТ-5 вращающихся:
Трансформаторы ВТ-5 вращающиеся бывают следующих типов:
ВТ-5 КФ3.031.048 ВТ-5 КФ3.031.065 ВТ-5 КФ3.031.111 ВТ-5 КФ3.031.099 ВТ-5 КФ3.031.045
ВТ-5 КФ3.031.049 ВТ-5 КФ3.031.066 ВТ-5 КФ3.031.023 ВТ-5 КФ3.031.117 ВТ-5 КФ3.031.046
ВТ-5 КФ3.031.050 ВТ-5 КФ3.031.067 ВТ-5 КФ3.031.034 ВТ-5 КФ3.031.026 ВТ-5 КФ3.031.072
ВТ-5 КФ3.031.051 ВТ-5 КФ3.031.106 ВТ-5 КФ3.031.113 ВТ-5 КФ3.031.037 ВТ-5 КФ3.031.075
ВТ-5 КФ3.031.052 ВТ-5 КФ3.031.030 ВТ-5 КФ3.031.025 ВТ-5 КФ3.031.118 ВТ-5 КФ3.031.073
ВТ-5 КФ3.031.053 ВТ-5 КФ3.031.110 ВТ-5 КФ3.031.035 ВТ-5 КФ3.031.028 ВТ-5 КФ3.031.076
ВТ-5 КФ3.031.054 ВТ-5 КФ3.031.022 ВТ-5 КФ3.031.114 ВТ-5 КФ3.031.038 ВТ-5 КФ3.031.074
ВТ-5 КФ3.031.055 ВТ-5 КФ3.031.031 ВТ-5 КФ3.031.036 ВТ-5 КФ3.031.119 ВТ-5 КФ3.031.077
ВТ-5 КФ3.031.104 ВТ-5 КФ3.031.031 ВТ-5 КФ3.031.115 ВТ-5 КФ3.031.029 ВТ-5 КФ3.031.084
ВТ-5 КФ3.031.105 ВТ-5 КФ3.031.024 ВТ-5 КФ3.031.098 ВТ-5 КФ3.031.043 ВТ-5 КФ3.031.085
ВТ-5 КФ3.031.064 ВТ-5 КФ3.031.033 ВТ-5 КФ3.031.116 ВТ-5 КФ3.031.044 ВТ-5 КФ3.031.100
ВТ-5 КФ3.031.101 ВТ-5 ЛШ3.010.527-02 ВТ-5 ЛШ3.010.527-05 ВТ-5 ЛШ3.010.527-12 ВТ-5 ЛШ3.010.527-09
ВТ-5 ЛШ3.010.527 ВТ-5 ЛШ3.010.527-03 ВТ-5 ЛШ3.010.527-06 ВТ-5 ЛШ3.010.527-13 ВТ-5 ЛШ3.010.527-010
ВТ-5 ЛШ3.010.527-01 ВТ-5 ЛШ3.010.527-04 ВТ-5 ЛШ3.010.527-07 ВТ-5 ЛШ3.010.527-08 ВТ-5 ЛШ3.010.527-014
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток устройства трансформатор ВТ-5 вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы - СКВТ, ЛВТ, ВТДП-Д или ВТДП-П;
Напряжение питания - 40В - 127В;
Полное входное сопротивление холостого хода - 250 Ом - 2000 Ом;
Коэффициент трансформации вращающегося трансформатора ВТ-5- 0,53 - 1,00;
Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:
- трансформатор ВТ-5 А класс точности (А кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,125%;
- остаточная ЭДС - не более 0,015%;
- асимметрия нулевых положений ротора - ±30 секунд;
- погрешность отображения синусной зависимости - ±0,02%;
- трансформатор ВТ-5 Б класс точности (Б кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,250%;
- остаточная ЭДС - не более 0,020%;
- асимметрия нулевых положений ротора - ±1 минута;
- погрешность отображения синусной зависимости - ±0,04%;
- трансформатор ВТ-5 0 класс точности (0 кл. т.) имеет характеристики:
- ЭДС квадратурной обмотки - не более 0,375%;
- остаточная ЭДС - не более 0,030%;
- асимметрия нулевых положений ротора - ±1 минута 30 секунд;
- погрешность отображения синусной зависимости - ±0,06%;
номинальная частота - 400Гц;
диапазон рабочих частот - от 400Гц до 4000Гц;
масса трансформатора вращающегося ВТ-5- не более 0,7кг;
минимальная наработка при температуре 323К (50°С) - 12000 часов, из них 11500 часов при частоте вращения 5об/мин и 500 часов при частоте вращения 60об/мин;
минимальный срок службы - 12 лет.
Изготовитель гарантирует соответствие качества трансформаторов ВТ-5 вращающихся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
