Описание товара

ВТ-5 ЛШ3.010.527

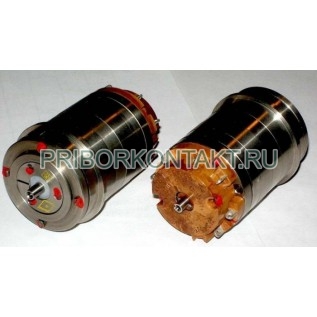

Трансформатор вращающийся ВТ-5 ЛШ3.010.527

Также это устройство может называться: ВТ5ЛШ3010527, ВТ-5-ЛШ3-010-527, ВТ 5 ЛШ3 010 527, ВТ-5 ЛШз.010.527, ВТ.5.ЛШ3.010.527, vt-5 lsh3.010.527, vt5lsh3010527, vt 5 lsh3 010 527, vt-5-lsh3-010-527, vt.5.lsh3.010.527.

ВТ-5 ЛШ3.010.527 трансформатор вращающийся предназначен для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях. Съем сигнала осуществляется через контактные кольца.

В зависимости от схемы включения и режима работы (выполняемых функций) трансформаторы ВТ-5 ЛШ3.010.527 могут быть следующих типов:

- СКВТ (синусно-косинусные), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора;

- ЛВТ (линейные), выходное напряжение которых изменяется по линейному закону пропорционально углу поворота ротора в пределах ±60°.

К заказу доступны такие модификации ВТ-5 ЛШ3.010.527:

ВТ-5 ЛШ3.010.527-00 ВТ-5 ЛШ3.010.527-04 ВТ-5 ЛШ3.010.527-08 ВТ-5 ЛШ3.010.527-12
ВТ-5 ЛШ3.010.527-01 ВТ-5 ЛШ3.010.527-05 ВТ-5 ЛШ3.010.527-09 ВТ-5 ЛШ3.010.527-13
ВТ-5 ЛШ3.010.527-02 ВТ-5 ЛШ3.010.527-06 ВТ-5 ЛШ3.010.527-10 ВТ-5 ЛШ3.010.527-14
ВТ-5 ЛШ3.010.527-03 ВТ-5 ЛШ3.010.527-07 ВТ-5 ЛШ3.010.527-11

Технические характеристики ВТ-5 ЛШ3.010.527:

Номинальная частота - 400 Гц.

Диапазон рабочих частот - от 400 Гц до 4 кГц.

Номинальная частота напряжения возбуждения - 500 Гц.

Диапазон рабочих частот напряжения возбуждения - от 380 Гц до 1050 Гц.

Погрешность следования трансформаторной дистанционной передачи - ±3 угл. мин.

Частота вращения - 60 об/мин.

Момент статического трения - 0,013 Н·м.

Технические характеристики модификаций представлены в таблице:

Исполнение Режим работы Номинальное напряжение Полное входное сопротивление холостого хода Коэффициент трансформации
ВТ-5 ЛШ3.010.527-00 СКВТ 40 В 200 Ом 0,53
ВТ-5 ЛШ3.010.527-01 0,96
ВТ-5 ЛШ3.010.527-02 60 В 400 Ом 0,53
ВТ-5 ЛШ3.010.527-03 0,96
ВТ-5 ЛШ3.010.527-04 800 Ом 0,53
ВТ-5 ЛШ3.010.527-05 0,96
ВТ-5 ЛШ3.010.527-06 1600 Ом 0,53
ВТ-5 ЛШ3.010.527-07 0,96
ВТ-5 ЛШ3.010.527-08 ЛВТ 40 В 200 Ом 0,373
ВТ-5 ЛШ3.010.527-09 0,746
ВТ-5 ЛШ3.010.527-10 60 В 400 Ом 0,373
ВТ-5 ЛШ3.010.527-11 0,746
ВТ-5 ЛШ3.010.527-12 СКВТ 127 В 0,56
ВТ-5 ЛШ3.010.527-13 1
ВТ-5 ЛШ3.010.527-14 ЛВТ 0,373

Изменение коэффициента трансформации при изменении напряжения возбуждения - 0,02%.

Изменение сдвига фазы выходной ЭДС при изменении напряжения возбуждения - 8 угл. мин.

Изменение нулевого положения ротора при изменении напряжения возбуждения - 2 угл. мин.

Изменение коэффициента трансформации ВТ-5 ЛШ3.010.527 при изменении температуры окружающей среды на каждые 40° С - 0,03%.

Изменение сдвига фазы выходной ЭДС при изменении температуры окружающей среды на каждые 40° С - 40 угл. мин.

Изменение переходного сопротивления контакта при повороте ротора - 0,1 Ом.

Параметры точности для разных режимов работы трансформатора ВТ-5 ЛШ3.010.527:

Режим

работы

 Параметры точности Классы точности
А Б 0 1 2
СКВТ

Погрешность отображения синусной

зависимости

не более

±0,02%

не более

±0,04%

не более

±0,06%

 - -
Асимметрия нулевых положений ротора

не более

±30"

не более

±1'

не более

±1'30"

 - -
Остаточная ЭДС

не более

0,015%

не более

0,02%

не более

0,03%

 - -
ЛВТ

Погрешность отображения линейной

зависимости

 - - -

не более

±4%

не более

±8%
Остаточная ЭДС - - -

не более

0,02%

не более

0,04%

Крепление - за упорный буртик.

Режим работы - продолжительный.

Габаритные размеры:

- диаметр - 50 мм;

- длина - 87,5 мм.

Масса ВТ-5 ЛШ3.010.527 - не более 0,7 кг.

Условия эксплуатации:

Температура окружающей среды - от -60° С - +100° С.

Относительная влажность воздуха при температуре +40° С - 98%.

Вибрационные нагрузки ВТ-5 ЛШ3.010.527:

- диапазон частот - до 2000 Гц;

- ускорение - 100 м/с2.

Ударные нагрузки - 750 м/с2.
